Pri návšteve v cudzom byte alebo v hotelovej izbe ste sa stretli s mnohými možnosťami, kam a ako umiestniť vypínače a zásuvky. To, ako a kde sú umiestnené, je veľmi dôležité, pretože prispievajú k pohodliu človeka, ale aj k bezpečnosti. Niekedy je to poriadna drina nájsť ho, pretože nie je na mieste, na ktorom sa obvykle nachádza.
Preto, ak plánujete rekonštrukciu alebo kúpu novostavby, myslite na to, kde by zásuvka a vypínač určite nemali chýbať. Hoci inštalovať zásuvky bude odborník, v tomto prípade elektrikár, rozmiestnenie musíte navrhnúť vy. Správne rozmiestnenie zásuviek a vypínačov je celkom veda, najmä ak to musíte riešiť zo dňa na deň, napr. pri kúpe nového bytu alebo pri stavbe domu. V prvom momente ani neviete, kde by zásuvky a vypínače mali byť, resp. V prípade umiestnenia vypínačov sa to dá zvládnuť bez nervov, predsa len vo väčšine miestností postačí jeden, maximálne dva, ale čo zásuvky? Kam ich umiestniť? A koľko? Nebudú mi niekde chýbať? Pri tomto návrhu sa môžete poriadne zapotiť.
Dobrou pomôckou, ktorá vám uľahčí premyslenie si, kam dať a nedať zásuvky, je tzv. obvodová metóda. Je veľmi praktická a veľmi nápomocná. Urýchli vám topografické navrhnutie zásuviek a vypínačov, ale aj svietidiel, spotrebičov a ďalších zariadení, ktoré vyžadujú zásuvku. Prejdite si miestnosti fyzicky, práve s týmto zámerom a myslite na to, že každý spotrebič potrebuje zásuvku. Ďalšou dobrou metódou je zobrať si so sebou aj pomocníka, najlepšie niekoho, kto už dom alebo byt má. Ten vám poradí najlepšie, zo svojich vlastných skúseností, kam si umiestnil zásuvku a nie je vôbec využívaná a naopak, kde chýba.
Človek je pri rozmiestňovaní zásuviek a vypínačov obmedzený. Nemyslíme tým len finančné obmedzenie, ale aj obvodové a normové. Napriek tomu, že by ste možno aj mali na to, aby ste si zásuvky umiestnili všade možne, nedovolí vám to elektrický obvod. Čo to znamená? Len toľko, že na jeden zásuvkový obvod je možné zapojiť len 10 zásuviek. Je to celkom málo, ale zase na druhej strane, na jeden okruh ste schopný napojiť až 2 či 3 izby. Ak máte elektrický obvod, ktorý obsahuje 4 zásuvky v kúpeľni, jednu na WC , stále zostáva 5 zásuviek voľných. Mať jeden okruh je výhodné, pretože šetrí peniaze. Za každú prípojku a elektrický obvod sa, samozrejme, platia ďalšie peniaze.
V moderných, ale i v menej moderných domoch a v bytoch sú káble riešené tak, aby sa pri pohybovaní sa v miestnostiach neplietli pod nohy a aby ich vôbec nebolo vidieť. Trčiace káble, nevyzerajú dobre, ťažko sa čistia od prachu a ohrozujú bezpečnosť človeka. Práve preto sa ukrývajú pod omietku, pod podlahy, do špeciálnych plastových trubičiek, do sadrokartónu a do podlahových líšt. Momentálne sa káble inštalujú industriálne, čo znamená na stenu. V praxi to vyzerá tak, že káble od osvetľovacieho obvodu vedú od vypínača (vypínača) smerom hore, k stropu a po dosiahnutí stropu čo najkratšou cestou k svietidlu. Zásuvkové káble sa zase ťahajú v podlahe alebo v stenách, vo vodorovnej výške zásuviek.
Je jasné, že vypínač by mal byť v každej miestnosti, približne na rovnakom mieste, a to hneď pri dverách. Obvykle sa umiestňujú vo výške lakťa dospelej osoby tak, aby sa človek nemusel k vypínaču naťahovať alebo skláňať, udáva sa výška 120 cm, ale nemusí to tak byť, závisí len od vašich požiadaviek. Vzdialenosť vypínača od zárubne nie je definovaná normou, závisí teda od vášho vkusu. Horšie je to so zásuvkami, pretože ak si navrhnete umiestnenie zásuviek v jednej miestnosti, neznamená to, že tento vzor, bude platiť v každej miestnosti.
Je viac než jasné, že v kuchyni budete potrebovať viac zásuviek ako v spálni. Počet závisí predovšetkým od množstva bielej techniky a od veľkosti miestností. Začnime prvou miestnosťou, do ktorej vstupujete potom, čo prekročíte prach domu. V chodbe určite musí byť, hneď pri dverách, vypínač a zásuvka na vysávač, obvykle sa umiestňuje hneď vedľa vypínača alebo potom vo výške 30 cm od podlahy. Okrem neho, hlavne v bytoch, je potrebné umiestniť aj zásuvku na prepojovací telefón (zvonček), s ktorým otvárate vchodové dvere, poprípade zásuvku na klimatizáciu. Ak máte schodisko, potom nezabudnite na vypínač na začiatku a na konci schodiska.
Na WC stačí umiestniť jednu zásuvku. Ak máte toaletu menších priestorov a nič okrem primárnej potreby na toalete nemienite robiť, potom postačí jeden vypínač a jedna zásuvka. V kúpeľni umiestnite jeden vypínač, tradične k vchodovým dverám a jeden k umývadlu, napr. na zrkadlové osvetlenie. Zásuvku dajte k umývadlu, ale nie v tesnej blízkosti, aby ho voda nezasiahla. Podľa normy je to min. 20 cm od hranice umývacieho priestoru, a to v prípade zásuviek a aj v prípade vypínačov. Zásuvka pri umývadle je určená na elektrickú zubnú kefku, na nabíjanie holiaceho strojčeka, fén, žehličku na vlasy. Nezabudnite všetky zásuvky a vypínače vybaviť krytkami, nariaďuje to aj norma. Ďalej je to zásuvka na práčku, na sušičku. Ešte jednu odporúčame umiestniť v nižšej polohe, napr.
Spálňa sa nezaobíde bez min. 2 zásuviek z každej strany pri nočnom stolíku, a to na stolnú lampu a, samozrejme, na nabíjačku na mobilný telefón. Ak plánujete umiestniť nočné lampy na stenu, potom aj vypínač. Nasleduje klasika, vypínač a zásuvka pri dverách, potom zásuvka na inej strane miestnosti, ktorú umiestnite do nižšej výšky, napr. na vysávač alebo na žehliacu dosku. Obývačka je trochu komplikovanejšia, možno sa aj trochu zapotíte. V obývačke potrebujete jeden pás zásuviek (min. 4) za televízorom, kde zapojíte televízor, Wi-Fi, Wi-Fi zosilňovač, poprípade domáce kino alebo lampičku. Potom je to zásuvka za sedačkou alebo gaučom, na lampu, nabíjačku na smartfón. Zásuvka na žehličku a na napájanie notebooku. V obývačke sa snažte zásuvkami vybaviť až 3 steny. Vypínač by mal byť tradične pri vstupných dverách.
No a kameň úrazu je kuchyňa. Je to miestnosť, ktorá vyžaduje najviac zásuviek. Jednu na sporák, jednu na rúru, jednu na digestor, jednu na chladničku, jednu na mrazničku, umývačku riadu, mikrovlnku. A, samozrejme, nezabudnite na zásuvkový pás nad pracovnou doskou, ktorý slúži na zapojenie a používanie malých spotrebičov, teda na rýchlo-varnú kanvicu, kuchynského robota, kávovar, na rádio. S menej ako so 4 zásuvkami nad kuchynskú linku ani neuvažujte. Ako pri kúpeľni, tak aj tu platí hranica 20 cm od umývacieho priestoru. Čo sa týka vypínačov, min. Ak máte terasu alebo balkón, aj sem dajte zo 2 zásuvky, napr. na rádio, elektrický gril a vypínač na balkónové svetlo. Obývačka = min.
Aj zásuvka a vypínač môžu byť zaujímavým estetickým prvkom vašej domácnosti. Môžu byť vo farbách vašich obkladačiek, dokonca, môžu byť presne také isté ako vaše obkladačky či tapeta. Môžu vynikať, môžu splynúť s prostredím, môžu byť absolútne nenápadné. Existuje množstvo variantov, ako si vypínače a zásuvky skrášliť. Môžu byť také zaujímavé a prepracované, že váš hosť nebude na prvý pohľad ani len vedieť, čo to je.
Elektrikárskych noriem je toľko, že by sme mohli napísať knihu. Tie najdôležitejšie sa vzťahujú na kúpeľňu a na kuchyňu. Jednu sme už naznačili, ktorá hovorí o umiestnení zásuvky a vypínača mimo umývacej zóny, teda mimo drez, sprchový kút alebo vaňu a umývadlo. V prípade, že ich umiestnite nižšie, bude to minimálne 20 cm od hranice umývacieho priestoru. Ak si chcete dať zásuvku v tesnej blízkosti umývadla, potom vám odporúčame urobiť to sofistikovane, a to tak, že ich umiestnite vo výške 120 cm, v tejto výške sa môžu okrajom dotýkať hranice umývacieho priestoru. Pri zásuvke v okolí vane je to až 60 cm.
Obmedzenie sa týka aj sily zásuvky. Veľmi ľahko sa totiž môže stať, že ak preťažíte zásuvku, napr. pripojíte práčku, sušičku a ešte do toho aj vysávač, môžete vyhodiť poistky. Stáva sa to hlavne vtedy, keď na jeden elektrický obvod zapojíte mnoho spotrebičov s vysokým odberom energie. Zásuvka, resp. elektrický obvod majú obmedzený počet ampérov, väčšinovou 16, z ktorého vedie 10 zásuviek. Ak sa hodnota prekročí, poistky budú vyhodené a fungovať nebude nič. Dokonca, keď zapojíte na jeden obvod nevhodné spotrebiče, teda také, ktoré majú vysoký odber elektrickej energie, môže sa to stať tiež.
Preto si niektoré spotrebiče vyžadujú samostatný obvod, aby nedošlo k preťaženiu. Na zásuvky si dajte ochranné kryty, tzv. záslepky. Nerobte tak len pri zásuvkách v kúpeľni, ale ochranné kryty dajte na každú zásuvku. Zásuvky nedávajte za sporák, chladničku či mrazničku, pretože v tomto priestore sa kumuluje teplo.
Dnes sa vyrábajú aj špeciálne vypínače, ktoré sú vybavené kolieskom, prostredníctvom ktorého si môžete nastaviť intenzitu osvetlenia. Venujte pozornosť nielen zásuvkám, ale aj umiestneniu osvetlenia. Postupujte vždy od centrálneho lustra až po vypínače. Tie umiestnite vždy k vchodovým dverám a ku schodom vo výške min. Nad kuchynskú linku si dajte jeden vypínač, s ktorým budete zapínať svetlo nad pracovnou doskou. V chodbe, ale aj pri schodoch umiestnite vypínač na oboch koncoch. V kuchyni môžete využiť aj moderný spôsob a vypínače či zásuvky umiestniť pod pracovnú dosku alebo do nejakej skrinky.
Zaujímavou voľbou je umiestnenie zásuvky aj do pevného kuchynského pultu, v ktorom je zabudovaná umývačka riadu. Pri každom uvažovaní o rozmiestnení zásuviek a vypínačov sa poraďte minimálne s jedným elektrikárom a kamarátom. Zaujímavým riešením je umiestnenie zásuvky priamo do podlahy. Pri vŕtaní do steny buďte opatrní, aby ste nezasiahli elektrický kábel. Preto najprv vypnite elektrinu. Ak túžite po vypínačoch, kde sa dá nastaviť intenzita svetla, alebo obojstrannom vypínaní, napr. na chodbe, túto informáciu musíte nahlásiť elektrikárom vopred, aby mohli do miestnosti natiahnuť vhodné káble. Rovnako ich informujte aj o možnosti ovládať svetlo, žalúzie a pod.
Prečo je správna výška vypínačov dôležitá: komfort, bezpečnosť aj budúca funkčnosť elektroinštalácie
Výška vypínačov sa môže na prvý pohľad zdať ako detail, no v praxi môže pár centimetrov ovplyvniť každodenný komfort. Vypínače používa každá osoba v domácnosti niekoľkokrát denne - deti, dospelí aj seniori. Ak sú vypínače umiestnené príliš vysoko alebo nízko, môže to znižovať pohodlie a pôsobiť neprakticky.
Bežne odporúčaná výška vypínačov sa pohybuje medzi 105-120 cm od podlahy, pričom moderné domácnosti často siahajú po nižšej hodnote okolo 105 cm, ktorá zodpovedá ergonomickému pohybu ruky pri prechádzaní dverami. Vďaka tomu možno svetlá intuitívne zapínať bez nutnosti dvíhať ruku príliš vysoko.
Rozdiely medzi výškou vypínačov a zásuviek
Kým výška vypínačov sa orientuje na ergonómiu, zásuvky sa v domácnosti rozmiestňujú podľa funkčnosti. Kým v obytných miestnostiach sa ich spodná hrana často umiestňuje vo výške 25-30 cm, norma na výšku zásuvky od podlahy stanovuje minimálne bezpečnostné požiadavky a odporúčania, ktoré treba rešpektovať. Požiadavky sa líšia podľa typu miestnosti - obývačka, kuchyňa či kúpeľňa majú rozdielne pravidlá a bezpečnostné zóny.
Najčastejšie chyby pri realizácii
Medzi časté problémy patrí:
- vypínač umiestnený za krídlom dverí,
- zásuvky nedostupné pri plánovanom nábytku,
- nedostatočný počet zásuviek v kuchyni,
- zásuvky umiestnené v nebezpečných zónach kúpeľne,
- príliš nízka alebo nepraktická výška zásuvky na práčku či sušičku.
Všetkým týmto chybám sa dá vyhnúť správnym plánovaním ešte pred začiatkom elektroinštalácie.
Odporúčané normy a štandardy: Ako určiť správnu výšku vypínačov a zásuviek v rôznych miestnostiach
Hoci slovenské technické normy nestanovujú presnú povinnú výšku vypínačov, odporúčaný štandard sa pohybuje medzi 105-120 cm. Mnohí projektanti dnes odporúčajú hodnotu 105 cm, ktorá je komfortná a vyhovuje aj deťom či seniorom.
Výška vypínačov by mala byť rovnaká v celom podlaží - pomáha to vytvoriť vizuálnu jednotnosť a predchádzať chaosu pri orientácii v domácnosti.
Norma na výšku zásuvky od podlahy: základné pravidlá
Norma na výšku zásuvky od podlahy sa najčastejšie uvádza v rozmedzí:
- 25-30 cm v obytných miestnostiach,
- 100-110 cm pre zásuvky nad kuchynskou linkou,
- nad 130 cm pre špeciálne účely (digestor, nástenné spotrebiče, technické priestory).
Pri rekonštrukciách starších domov je možné výšku upraviť podľa potrieb, no odporúčania z bezpečnostných dôvodov treba rešpektovať.
Špecifické priestory: výška zásuviek v kuchyni
Výška zásuviek v kuchyni sa odvíja od výšky pracovnej dosky. Bežne sa používa výška 100-110 cm, aby boli zásuvky ľahko dostupné, no zároveň dostatočne vzdialené od drezovej zóny.
Základné odporúčania:
- Nad pracovnou doskou: 100-110 cm
- Pre vstavané spotrebiče: podľa výšky spotrebiča (rúra, chladnička, mikrovlnka)
- Pre digestor: približne 180-200 cm
Dobrou praxou je umiestniť zásuvky tam, kde skutočne budú spotrebiče - nie tam, kde by len teoreticky mohli byť.
Bezpečnosť v kúpeľni: výška zásuviek v kúpeľni a zóny podľa normy
Kúpeľňa patrí medzi najrizikovejšie miestnosti, preto je nutné dodržať bezpečnostné zóny podľa ČSN/EN noriem. Výška zásuviek v kúpeľni musí rešpektovať tieto zóny, pričom priestor s priamym dosahom vody je úplne bez zásuviek.
Odporúčania:
- zásuvky by mali byť umiestnené mimo dosahu vody, minimálne 60 cm od vane alebo sprchy,
- bežná výška zásuviek v kúpeľni je 120-140 cm, aby neboli v striekajúcej zóne,
- vždy je potrebné použiť prúdový chránič (RCD).

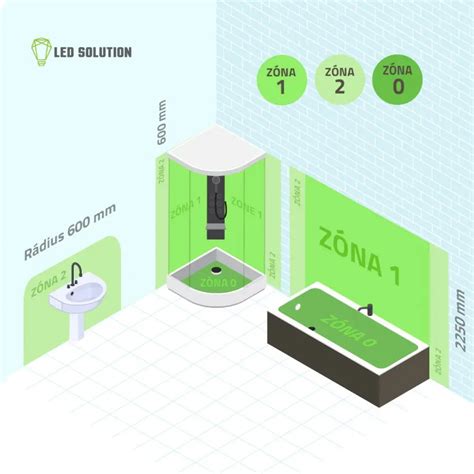

Zóny v kúpeľni
Na umiestnenie zásuviek a vypínačov sa musíme riadiť normou ČSN 33 2000-7-701 ed.2 z roku 2007, ktorá určuje pravidlá inštalácie bezpečnostnými zónami. Tieto zóny sa netýkajú iba zásuviek a vypínačov, ale aj osvetlenia a všetkých elektroinštalácií.
- Zóna 0 - je vnútorný priestor umývadla, vane alebo sprchovacieho kúta.
- Zóna 1 - je priestor od okraja vane alebo sprchy do výšky 225 cm (od podlahy). Tu sa môžu nachádzať iba zariadenia na bezpečné malé napätie (striedavé do 12 V, jednosmerné do 25V), pričom zdroj bezpečného napätia musí byť mimo zóny 0-2.
- Zóna 2 - je priestor vodorovne do vzdialenosti 60 cm od zóny 1, vo výške 225 cm nad podlahou až do stropu. Tu môžu byť jednotky na napájanie holiacich strojčekov, ventilátory, vykurovacie zariadenia, spínače a zásuvky na bezpečné malé napätie, pričom ich zdroj musí byť mimo zóny 0-2.
- Zóna 3 - nadväzuje na zónu 2 do vzdialenosti 240 cm. Tu môžu byť umiestnené zásuvky chránené oddeľovacím transformátorom alebo samočinným odpojením od zdroja pri použití prúdového chrániča (menovitý rozdielový prúd nesmie presahovať 30 mA).
Umiestnenie zásuvky a vypínača v kúpeľni určuje takzvaný umývací priestor. Je to pruh steny v šírke umývadla, ktorý stúpa od podlahy k stropu nad umývadlom a pod ním. Zásuvky a vypínače môžu byť inštalované iba mimo umývacieho priestoru, aby bola dodržaná bezpečná vzdialenosť od vody. Rovnaké pravidlá platia aj pre umiestnenie zásuvky na práčku. Nesmie sa do nej dostať voda a tak treba dodržať správnu vzdialenosť zásuvky od sprchového kúta, vane i umývadla.
Spotrebiče so špeciálnymi požiadavkami: výška zásuvky na práčku
Výška zásuvky na práčku sa často rieši nesprávne. Ak je zásuvka umiestnená príliš nízko, hrozí jej kontakt s vodou pri havárii alebo zatekaní.
Odporúča sa:
- výška zásuvky na práčku 120 cm,
- zásuvku umiestniť na bočnú stenu mimo prívodu vody,
- vyhnúť sa priamemu umiestneniu za práčku - sťažuje to prístup a servis.
Pri kombinovaných spotrebičoch (práčka + sušička) je vhodné použiť dve samostatné zásuvky.
Ako prispôsobiť výšku vypínačov vašej domácnosti: odporúčania podľa typu bývania a používateľov
Rodiny s deťmi: dostupné, ale bezpečné riešenie
Ak máte malé deti, je dobré prispôsobiť výšku vypínačov tak, aby ich deti dosiahli už od útleho veku. Nižšia výška vypínačov (okolo 105 cm) je pre deti oveľa dostupnejšia a zároveň nepredstavuje bezpečnostné riziko, keďže vypínače nepracujú s vysokým napätím ako zásuvky.
Zásuvky by však mali mať detské poistky a byť umiestnené v minimálnej odporúčanej výške.
Bezbariérové bývanie: špecifické požiadavky seniorov a ľudí s obmedzenou mobilitou
Pri navrhovaní bezbariérového priestoru je potrebné rešpektovať odporúčania podľa noriem pre osoby s hendikepom:
- výška vypínačov môže byť nižšia (90-100 cm),
- zásuvky by nemali byť príliš nízko, aby sú osoby na vozíku nemuseli zbytočne siahať na zem,
- odporúča sa jednotná výška v celom priestore.
Moderné smart domácnosti
Ak používate inteligentné ovládanie, môžete si dovoliť aj alternatívne riešenia:
- menší počet tradičných vypínačov,
- vypínače umiestnené nižšie alebo vyššie podľa dizajnu,
- centrálne ovládacie panely na špecifických miestach.
Výška vypínačov tu prestáva byť striktne daná normami, no mala by stále zostať ergonomicky prijateľná.
Praktické tipy pre realizáciu elektroinštalácie: ako sa vyhnúť chybám pri určovaní výšky vypínačov a zásuviek
Kedy definitívne určiť výšku - pred omietkami alebo po vytýčení nábytku?
Najväčšou chybou je určovať výšku vypínačov a zásuviek bez jasnej predstavy o tom, kde bude nábytok. Pred montážou elektroinštalácie je ideálne mať:
- návrh kuchyne,
- rozmiestnenie postelí,
- televíznych zostáv,
- pracovného stola,
- kúpeľňového vybavenia.
Len tak sa dá presne určiť výška zásuviek v kuchyni či poloha zásuvky na práčku, aby boli praktické a zároveň esteticky skryté.
Praktické usporiadanie zásuviek v kuchyni
Pred realizáciou si premyslite:
- koľko spotrebičov budete používať naraz,
- kde budú trvalo umiestnené,
- kde potrebujete občasné napájanie (mixér, rýchlovarná kanvica).
Zásuvky nad pracovnou doskou by mali byť oddelené od vodných zdrojov, pričom výška zásuviek v kuchyni sa prispôsobuje výške pracovnej dosky - ideálne 100-110 cm.
Kontrola počas montáže
Mnohí elektrikári majú zaužívané postupy, no vy sami ste tí, ktorí budú pri vypínačoch a zásuvkách fungovať každý deň. Preto je vhodné:
- skontrolovať výšku pred finálnym vŕtaním,
- vizuálne si „vyskúšať“ dosah ruky,
- preveriť umiestnenie voči budúcim skrinkám, dverám či spotrebičom.
Odporúčania pri rekonštrukciách
Rekonštrukcie často odhaľujú staré rozvody, ktoré nevyhovujú dnešným štandardom. Vtedy je vhodné:
- zvýšiť počet zásuviek,
- upraviť výšky podľa súčasných potrieb,
- presunúť vypínače na logickejšie miesta,
- v kúpeľni doplniť prúdový chránič aj pri starších inštaláciách.
Zhrnutie: Ideálna výška vypínačov a zásuviek v praxi
Správne nastavená výška vypínačov a zásuviek priamo ovplyvňuje pohodlie, bezpečnosť a dlhodobú funkčnosť elektroinštalácie. Hoci existujú odporúčané normy, vždy by ste mali brať do úvahy reálne potreby vašej domácnosti - výšku pracovnej dosky, typ spotrebičov, vek používateľov či dispozičné riešenie interiéru.
Kľúčové odporúčania:
- výška vypínačov: 105-120 cm,
- obytné miestnosti - zásuvky: 25-30 cm,
- výška zásuviek v kuchyni: 100-110 cm,
- výška zásuviek v kúpeľni: 120-140 cm (mimo zóny, kde dostrekne voda),
- výška zásuvky na práčku: 120 cm, najlepšie na bočnej stene.
Čím viac času venujete plánovaniu elektroinštalácie, tým menej kompromisov urobíte po nasťahovaní.
Aj napriek tomu, že slovenské technické normy nestanovujú presnú povinnú výšku vypínačov, odporúčaný štandard sa pohybuje medzi 105-120 cm.
Pri navrhovaní bezbariérového priestoru je potrebné rešpektovať odporúčania podľa noriem pre osoby s hendikepom. Výška vypínačov môže byť nižšia (90-100 cm), zásuvky by nemali byť príliš nízko, aby sú osoby na vozíku nemuseli zbytočne siahať na zem, odporúča sa jednotná výška v celom priestore.
Mnohí stavebníci či majitelia domov sa tým začnú zaoberať až v momente, keď im elektrikár ukáže predvŕtané otvory v stenách - a vtedy je už neskoro robiť zásadné zmeny. Výška vypínačov priamo ovplyvňuje komfort bývania, bezpečnosť aj estetický dojem interiéru. Okrem toho ju ovplyvňujú odporúčané normy, typ bývania, špecifické potreby používateľov či rozmiestnenie nábytku.
