Tento článok poskytuje podrobný návod na otvorenie a zatvorenie prednej kapoty na vozidle Volvo C60, vrátane dôležitých bezpečnostných upozornení a prehľadu súčastí motorového priestoru.
Motorový priestor Volvo C60 (ilustračný obrázok)
Otvorenie kapoty
Kapotu je možné otvoriť pomocou rukoväte v priestore pre cestujúcich a rukoväte pod kapotou.
- Potiahnite rukoväť v blízkosti nožných pedálov, aby sa kapota uvoľnila z úplne zatvorenej polohy.
- V otvore pod kapotou motora mávnite zľava doprava, posuňte rukoväť smerom nahor a do strany, aby sa kapota motora uvoľnila zo západky zámku kapoty a zdvihnite kapotu motora.
Volvo V60 (2019 – 2025): Ako otvoriť kapotu?
Výstraha - kapota motora nie je zatvorená
Keď sa kapota motora uvoľní, na displeji vodiča sa rozsvieti výstražný symbol a grafika a zaznie akustická pripomienka. Ak sa vozidlo rozbehne, zopakuje sa akustický výstražný signál.
Poznámka: Pokiaľ sa napriek správne zatvorenej kapote motora rozsvieti výstražný symbol alebo zaznie výstražný signál, kontaktujte autorizovaný servis spoločnosti Volvo.
Zatvorenie kapoty motora
- Tlačte kapotu motora nadol, kým nezačne klesať pod vlastnou váhou.
- Keď sa kapota motora zastaví oproti západke zámku, zatlačte na kapotu, aby sa úplne zatvorila.
Upozornenie:
- Riziko pomliaždenia! Zabezpečte, aby pri zatváraní kapoty motora nestáli v ceste žiadne prekážky; v opačnom prípade hrozí telesné poranenie.
- Skontrolujte, či je kapota motora po zatvorení riadne zabezpečená.
Prehľad súčastí motorového priestoru
Vzhľad motorového priestoru sa môže líšiť v závislosti od modelu a variantu motora.
- Expanzná nádoba chladiacej kvapaliny
- Zásobník na brzdovú kvapalinu (umiestnený na strane vodiča)
- Plniace potrubie na kvapalinu do ostrekovača
- Centrálna elektrická jednotka
- Vzduchový filter
- Plniace potrubie na motorový olej
- Umiestnenie výstražného štítku pre motorový priestor
Umiestnenie hlavných komponentov v motorovom priestore
Poznámka: Nie je určené, aby emblémy uvedené v návode na obsluhu boli presnými replikami tých, ktoré sú vo vozidle. Sú zahrnuté na zobrazenie približného vzhľadu a umiestnenia vo vozidle.
Upozornenia:
- Ak je motor horúci, hrozí nebezpečenstvo požiaru.
- Systém zapaľovania pracuje pri veľmi vysokom a nebezpečnom napätí.

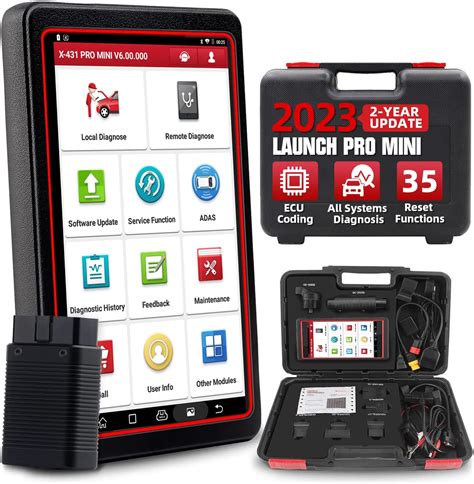

Diagnostika LAUNCH x431 PRO
