Projektová Príprava a Inžiniersko-Geologický Prieskum
Ešte pred začatím prác na projekte domu je vhodné dať si vypracovať inžiniersko-geologický prieskum pôdy na vašej parcele. Takýto prieskum nám dá odpoveď na zloženie základovej zeminy, výšku spodnej vody, existenciu prípadných navážok a zároveň dá odporučenie k projektovému riešeniu základov domu. Na základe prieskumu môže potom statik presne nadimenzovať základy na zistenú únosnosť zeminy.
Pokiaľ si pred vypracovaním projektu domu nedáte spracovať inžiniersko-geologický prieskum, tak Vám statik môže nadimenzovať základy len empiricky, na všeobecnú základovú zeminu so štandardnými vlastnosťami. Takto nadimenzované základy síce vyhovujú vo väčšine prípadov, ale môže sa ľahko stať, že ich budete mať zbytočne predimenzované.
Rozhodnutie aký typ základov použiť pri stavbe domu, je potrebné urobiť už v projekte domu. Pre rodinné domy sa v absolútnej väčšine prípadov navrhujú základy vo forme základových pásov, prípadne ako základová doska. Každý typ základov má svoje opodstatnenie pri iných základových podmienkach a požiadavkách investora na rodinný dom.
Základové Pásy
Základové pásy sú najbežnejší typ základov pre rodinné domy. Musia byť uložené vždy do nezámrznej hĺbky podľa konkrétnej teplotnej oblasti, v ktorej sa bude rodinný dom nachádzať, prípadne hlbšie ak sa ani tu nenachádzajú zeminy s dostatočnou únosnosťou. Napríklad pre Bratislavu je nezámrzná hĺbka minimálne 80 cm od rastlého terénu. Do nezámrznej hĺbky sa pásy ukladajú preto, aby sa nestalo, že zem pod nimi zmrzne, čím zväčší svoj objem a následne ich nadvihne. Nadvihnutie základových pásov by spôsobilo pnutie v konštrukcii domu (napríklad stene), čoho výsledkom by boli trhliny rôzneho rozsahu.
Šírka základových pásov je daná váhou zaťaženia ako aj únosnosťou zeminy. Jednopodlažný rodinný dom má štandardne nižšie zaťaženie ako dvojpodlažný dom a môže mať teda aj užšie základové pásy. Šírka základových pásov sa môže okrem toho meniť aj v rôznych miestach tak, aby sme dosiahli rovnomerný tlak na základovú zeminu.
Základové pásy spotrebujú za štandardných podmienok menej betónu ako základová doska a sú teda obvykle najekonomickejším riešením.
Základové pásy môžeme zhotoviť ako prosté (nevystužené) alebo vystužené oceľovou stavebnou výstužou. Výstuž základových pásov pri štandardných základových pomeroch nie je potrebná, ale napríklad pri seizmickom alebo inom dynamickom zaťažení sa prejaví jej zmysel, napríklad pokiaľ na základy pôsobí dynamické zaťaženie od blízko prechádzajúcich ťažkých kamiónov, kde by vibrácie v zemine a základoch mohli spôsobiť trhliny na fasáde domu.
Realizácia Základových Pásov
1. Vymeranie a vytýčenie stavby:
Najprv treba na zemi vymerať nárožia stavieb v súlade s geometrickým plánom. Túto prácu urobí na objednávku odborník - geodet. Vyznačené body potom v súlade s projektom (šírka základov) pospájame a na zemi vyznačíme vápnom obrysy základových pásov.
2. Výkop základových rýh:
V našej krajine je medzi 78 cm (napr. Bratislava) a 127 cm (napr. Levoča). Záleží na tom, aké silné sú mrazy v oblasti a ako dlho môžu trvať. Hĺbku treba dodržať aj napriek tomu, že pôda v ostatných rokoch nepremŕza ani do polovice stanovených hodnôt.
3. Geologický prieskum:
Je potrebné urobiť prieskum zeminy - robí ho inžiniersky geológ, ktorý dá vykopať sondu, a vo fáze prípravy projektu na stavebné povolenie sa vyjadrí k únosnosti zeminy. Zároveň príde prekontrolovať základovú škáru po vykopaní základových rýh, k čomu sa vyjadrí písomne do stavebného denníka.
4. Úprava základovej škáry:
Dôležité je, aby dno základov, teda základová škára, bola rovná. To je dôvod, prečo treba základy chrániť pred zosúvaním a čo najskôr ich vyplniť betónom. Ak by totiž profil základov pripomínal napríklad Kolumbovo vajce, tak by sa základ mohol vrezať ako nôž do málo únosnej zeminy a časť domu by mohla sadať rýchlejšie. Dôležité tiež je, že základovú škáru nezhutňujeme („nežabujeme“).
5. Uzemnenie:
Na dno základových pásov uložíme podľa elektrickej časti projektu pásovinu ZnFe 30 × 4 mm a pospájame ju svorkami (ešte lepšie je pozvárať ich), pričom spoje zaasfaltujeme, aby sa k nim nemohla dostať voda. Urobíme vývody pásoviny smerom nahor na príslušných nárožiach stavby.

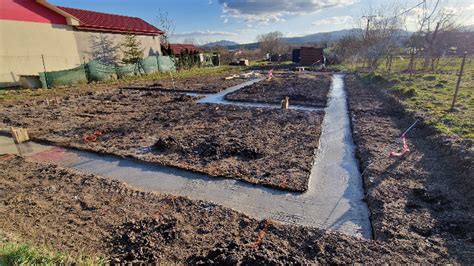

6. Betónovanie základových pásov:
Na základové pásy vo väčšine prípadov stačí betón triedy C12/15, v našom prípade však majiteľ rozhodol, že celý spodok stavby bude z C25/30. Predpísanú pevnosť však betón dosiahne len pri odvzdušnení vibrovaním alebo aspoň prepichovaním. Ak tieto operácie zanedbáte, nevyužijete možnosti kvalitného a drahého betónu, preto si to musíte ustrážiť.
7. Realizácia prestupov:
Vodovodné potrubie, elektrinu, plyn ukladáme do plastových ohybných chráničiek (tzv. harmoník).
8. Vystuženie základovej dosky:
Urobili sme zvislé vývody vedení a na 8-centimetrové kúsky betónu sme naukladali kari siete s priemerom prútov 10 mm.
Hydroizolácia Základov: Základ Ochrany Pred Vodou
Hydroizolácia základov je zásadný krok pri stavbe domu. Chráni dom pred poškodením vodou, čo môže viesť k nákladným opravám a poškodeniu konštrukcie. Hydroizolácia základov môže zabrániť presakovaniu vody cez trhliny v stenách a podlahách suterénu, čo môže spôsobiť rast plesní a poškodenie vecí.
Pri izolovaní spodnej stavby sú na výber 2 možnosti: voľne pokladané plastové fólie alebo asfaltové pásy, ktorým sa budeme ďalej venovať aj v tomto článku. Asfaltové pásy sa plnoplošne natavujú, a akákoľvek voda sa pod nimi nemôže voľne pohybovať. To dáva možnosť presnejšej lokalizácie prípadného poškodenia.
Druhy Asfaltových Pásov:
- Oxidované asfaltové pásy: Vyrobené z asfaltu, ktorý bol chemicky upravený na zvýšenie jeho odolnosti proti poveternostným podmienkam a teplotným výkyvom.
- SBS (Styren-Butadien-Styren): Tieto pásy obsahujú polyméry, ktoré zvyšujú pružnosť a odolnosť pri nízkych teplotách.
- APP (Ataktický Polypropylén): Obsahujú polypropylénové polyméry, ktoré zvyšujú odolnosť proti UV žiareniu a teplu.
Najlepšie ako zaizolovať základy je použiť asfaltové pásy z modifikovaného SBS kaučuku. Ich kvalita je oproti oxidovaných pásom vyššia a dosahuje aj vyššiu životnosť. Proti zemnej vlhkosti, výrobca asfaltových pásov Icopal odporúča použiť jednu vrstvu hydroizolácie a proti stekajúcej a tlakovej vode minimálne dve vrstvy.
Postup Aplikácie Hydroizolácie
1. Príprava povrchu:
Pred začatím hydroizolácie základov vyčistite povrch, na ktorom budete pracovať. Pozametajte všetky nečistoty alebo uvoľnený betón, aby ste zabezpečili, že hydroizolačný materiál správne priľne k povrchu. Na odstránenie odolných škvŕn alebo nečistôt môžete použiť tlakový čistič.
2. Aplikácia penetračného náteru:
Keď je povrch čistý a suchý, môžete začať nanášať penetračný náter, ktorý zlepšuje priľnavosť a odolnosť nasledujúcej hydroizolačnej vrstvy. Pred použitím dôkladne premiešajte asfaltový penetračný náter, aby sa zabezpečila rovnomerná konzistencia. Naneste penetračný náter rovnomerne na povrch pomocou štetca, valčeka alebo striekacej pištole. Ak používate štetec alebo valček, nanášajte náter v tenkej vrstve a v jednom smere. Po nanesení nechajte penetračný náter úplne vyschnúť. Doba schnutia závisí od typu náteru, teploty a vlhkosti prostredia. Skontrolujte, či je povrch rovnomerne pokrytý a suchý.
3. Aplikácia hydroizolačných pásov:
Rozložte hydroizolačné pásy na zamýšľané miesto, aby ste sa uistili, že sú správne zarovnané a pokrývajú všetky potrebné oblasti. Zapnite horák a nastavte ho na vhodnú teplotu podľa pokynov výrobcu. Držte horák tak, aby plameň smeroval na spodnú stranu hydroizolačného pásu, pričom si dávajte dávať pozor, aby ste plameň nepridržiavali na jednom mieste príliš dlho, aby nedošlo k poškodeniu materiálu. Pomaly posúvajte horák pozdĺž pásu, zároveň tlakom valčeka alebo inej pomôcky pritláčajte zahriaty pás k povrchu. Tento proces zabezpečí, že rozpustený bitumen správne spojí pás s podkladom.
Materiály pre Základové Pásy
- Základový pás, betón triedy min. C 12/15
- Vodorovná podkladová doska, betón triedy min. B20
- Debniace betónové tvárnice: napr. Premac Debniaca tvárnica, šírka: min. 300 mm
- Netkaná geotextília: napr. 300g/m2
Pomôcky a Meracie Prístroje na Stavbe
Každý drobný stavebný investor, ako aj stavebný dodávateľ, musí počas celej výstavby riešiť problémy s presnými rozmermi stavby. Priebežnou kontrolou postupu výstavby sa vyvarujete problémov s kvalitou, ktoré môžu nepríjemne zdržať postup výstavby. Aj keď ste len „malý investor“, nebojte sa použiť jednoduché a lacné prístroje, ktoré podstatne pomôžu pri napredovaní prác. Pri stavebných prácach platí staré známe - dvakrát meraj a raz rež.
- Nivelačné a laserové prístroje: Na určenie výšky a roviny sa najčastejšie používa nivelačný prístroj, ale čoraz častejšie sa používajú laserové prístroje: buď rotačný laser, alebo čiarový laser.
- Totálna stanica a laserové diaľkomery: Na polohové merania sa používa totálna stanica, tá však patrí k drahším prístrojom. Dá sa vhodne nahradiť laserovým diaľkomerom, kombinovaným s teodolitom.
- Digitálny nivelačný prístroj: Významnou novinkou je však aj digitálny nivelačný prístroj, ktorý dokáže sám odmerať výšku aj vzdialenosť.
- Čiarový a bodový laser: Pri prácach v menších priestoroch, ako napr. pri stavbe rodinných domov, je najvhodnejším prístrojom čiarový a bodový laser.
- Hadicová vodováha: Okrem laserových prístrojov sa na prenášanie výšky z miestnosti do miestnosti používa aj hadicová vodováha.
- Krížový laser: Jednoznačne najlepšou pomôckou na obklady a dlažby je popri kvalitnej vodováhe najmä krížový laser.
Vysvetlenie typov pätiek a základov - Postrehy statikov
| Prístroj | Použitie |
|---|---|
| Nivelačný prístroj | Určenie výšky a roviny. |
| Laserové prístroje | Alternatíva k nivelačnému prístroju, jednoduchšie použitie. |
| Totálna stanica | Polohové merania, drahší prístroj. |
| Laserový diaľkomer | Náhrada totálnej stanice, kombinovaný s teodolitom. |
| Digitálny nivelačný prístroj | Automatické meranie výšky a vzdialenosti. |
| Čiarový a bodový laser | Práce v menších priestoroch, jednoduchá obsluha. |
| Hadicová vodováha | Prenášanie výšky z miestnosti do miestnosti. |
| Krížový laser | Obklady a dlažby, určovanie zvislice, vodorovnej roviny a šikminy. |
| 3D technológie a totálna stanica | 3D zameranie projektovaného priestoru, zameranie každého bodu v súradniciach X, Y, Z. |
| Rotačný laser | Zameranie fasády, rotácia vo zvislej rovine, ktorá je rovnobežná s fasádou. |
| Kanálový laser | Stavby kanalizácie, presné osadenie kanalizačných rúr do malého spádu. |
| Laserový diaľkomer | Meranie rozmerov a stavebných otvorov. |
| Montáž garážovej brány | Určenie presných rozmerov a zvislé osadenie. |
