Oceľové Pásy Vystuženie Krovu: Podrobný Postup

Vystuženie krovu pomocou oceľových pásov je dôležitý proces, ktorý zabezpečuje stabilitu a dlhú životnosť strešnej konštrukcie. Tento článok sa zameriava na postup vystuženia krovu, pričom zdôrazňuje použitie oceľových prvkov a ich správnu inštaláciu.

Príklad projektu: Prístavba k hospodárskemu objektu

TEAM „T“ s r.o. realizoval projekt prístavby k pôvodnému hospodárskemu objektu, ktorý sa nachádza vedľa rodinného domu investora. Projekt zahŕňal prístavbu dvoch miestností a realizáciu nového železobetónového stropu nad 1. nadzemným podlažím (1.NP).

Nová Stropná Doska

Nová stropná doska nad 1.NP bola navrhnutá v dvoch hrúbkach. V poli so schodiskom sa nachádza doska D101 hrúbky 200 mm, zatiaľ čo v ostatných poliach sú dosky D102, D103 hrúbky 160 mm.

Vence a Preklady

V úrovni stropnej dosky bol realizovaný železobetónový monolitický veniec po obvode rekonštruovaného objektu - V101 rozmeru 330x250mm. Železobetónové monolitické vencové nosníky P101, P102 a P103 tvoria preklady nad novými, resp.

V úrovni uloženia krovu bol vytvorený železobetónový monolitický veniec V102 rozmeru 200x250mm, ktorý prebieha po obvode celého objektu s hornou hranou na kóte +3,680.

Zvislé Nosné Konštrukcie

Pôvodné zvislé nosné konštrukcie objektu tvoria steny z plynosilikátových tvárnic hrúbky 300mm. Nové zvislé konštrukcie predstavujú murované nosné steny z pórobetónových tvárnic Ytong P4-500 hrúbky 300mm. Pevnosť murovacích prvkov je 4,2 MPa, pevnosť malty pre tenké škáry 5,0 MPa. V západnej časti pristavovaného objektu je navrhovaná železobetónová monolitická stena, ktorá prenáša horizontálny tlak zeminy.

Strešná Konštrukcia

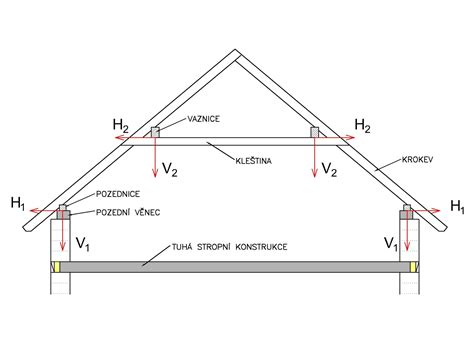

Nová strešná konštrukcia objektu je navrhovaná ako drevená, sedlová. Konštrukciu charakteristickej priečnej väzby krovu tvorí drevený hambálok s rozpätím 11,10 m.

Použitie Oceľových Prvkov

Prenos vodorovných síl v podperách hambálku do železobetónových vencov je zabezpečený pomocou oceľových prvkov Sparrenhalter SHB80. Železobetónové obvodové vence sú zmonolitnené s horizontálne tuhou stropnou konštrukciou pomocou sústavy železobetónových stĺpikov. Dimenzia krokvy hambálku je 80×200 mm, dimenzia hambálkovej klieštiny 2x60x180 mm. Klieštiny sú v štvrtinách rozpätia zopnuté drevenými vložkami.

Použitie oceľových prvkov, ako napríklad Sparrenhalter SHB80, je kľúčové pre zabezpečenie prenosu síl a stability celej konštrukcie. Tieto prvky efektívne prenášajú vodorovné sily z krovu do železobetónových vencov, čím sa minimalizuje riziko deformácií a poškodení.

Ďalšie príklady projektov

Vyhliadková plošina

Projekt rieši návrh a posúdenie nosných prvkov oceľovej konštrukcie vyhliadkovej plošiny. Hlavné nosné prvky predstavujú 2 pozdĺžne nosníky dĺžky 7,4 m. Pre určenie vodorovných zaťažovacích účinkov na nosnú konštrukciu plošiny sa uvažuje so súčiniteľom vetra cp,net = 1,7.

Oceľová hala

Objekt je riešený ako oceľová hala s pôdorysnými rozmermi 21,7 x 16,8 m, s výškou 7,12 m ako samostatný dilatačný celok. Konštrukcia medzistropu sa navrhuje ako železobetónová stropná doska hr. 150 mm realizovaná pomocou filigránových panelov.

Komínový Systém

Komínový systém sa skladá z ľahkých betónových tvárnic s brúsenou styčnou škárou, izostatických keramických tenkostenných vložiek obalených do tepelnej izolácie a vystreďovacích prvkov. Montáž komínového systému treba realizovať podľa montážneho návodu.

Brúsené tvárnice (1 m komína = 3 tvárnice) sa spájajú tenkovrstvovou maltou (ktorá je súčasťou dodávky komína). Zvyšky malty sa musia z tvárnic hneď odstrániť. Vložky majú dĺžku 660 mm (prípadne 330 mm) a spájajú sa škárovacou maltou (ktorá je súčasťou dodávky komína). Škárovacia malta sa nanáša vždy v dostatočnom množstve.

Stropné Konštrukcie

Ešte vo fáze projektovania rodinného domu je potrebné sa rozhodnúť, aký materiál použijeme na stropné konštrukcie. Tento typ konštrukcie je výhodný najmä z hľadiska tvarovej variabilnosti. Je preto vhodný na nepravidelné pôdorysy s veľkými otvormi. Hrúbka konštrukcie pri rodinných domoch sa pohybuje od 170 do 250mm. Konštrukcia je zo železobetónu a jej základ tvorí betónová doska.

Stavebné Preklady

Stavebné preklady predstavujú prvky, ktoré slúžia na preklenutie stavebných otvorov. Najčastejšie ide o okná a dvere. Voľba nie je náročnou záležitosťou. V podstate sa takmer vždy odporúča siahnuť po značke a materiáli, ktorý je rovnaký, ako pri celej hrubej stavbe.

Vence

Stuženie sa vyžaduje pri každom dome. Nezáleží na tom, či ho stavia profesionálna firma alebo vzniká svojpomocne. Bez správne zhotoveného venca hrozí, že stavba spadne ako domček z karát. Veniec predstavuje vodorovnú konštrukciu, ktorá sa zhotovuje na úrovni stropu na každom poschodí domu.
