Pevné základy sú bez preháňania podstatou zdravia budúcej stavby. Ak pri budovaní základov nič nepodceníte a všetko dotiahnete do konca, je to, ako keď si pri obliekaní kabáta zapnete už prvý gombík správne. O tom, ako začať stavať, však musíte aj niečo vedieť, aby ste sa mohli vyhnúť prípadným úskaliam - najmä ak si trúfate na základy domu svojpomocne.
Ak ste kladne odpovedali na otázku v úvode a nie ste stavbári, potrebujete poznať odpoveď aj na iné, dôležitejšie otázky. Bude objekt aj podpivničený?
Predtým ako začnete kopať základy:
- Krok č. 1: GEOLOGICKÝ PRIESKUM POD BUDÚCIM OBJEKTOM
- Krok č. 2: ZHRNUTIE ORNICE POD BUDÚCIM OBJEKTOM
- Krok č. 3: PRESNÉ ZAMERANIE STAVBY, KTORÉ VYKONÁ GEODET
Mnohí stavebníci potrebu geologického prieskumu bagatelizujú. Prieskum podložia vykonáva geológ, zameranie stavby geodet a výpočet hrúbky konštrukcií a oceľových výstuží statik.
Ak ste si kúpili katalógový projekt (ktorý je značne všeobecný) a podložie vykazuje určitú nestabilitu, nebodaj prítomnosť spodnej vody, okamžite sa poraďte s odborníkom. Konštrukcie musí prepočítať statik.
Aj svojpomocné riešenie stavby má svoje hranice, minimálne čo sa týka kvality betónu. Pretože predpokladom dobrej kvality základovej konštrukcie je kvalita betónu a jeho správny výber. Laickí stavebníci sa často domnievajú, že existujú dva, nanajvýš tri druhy betónu.
Betónov však je omnoho viac (a to nielen čo sa týka pevnostnej triedy). Preto je rozumnejšie objednať si betón v betonárke a nevyrábať si ho svojpomocne.
Tip: Nepodceňujte kvalitu materiálov použitých pri zakladaní stavby, avšak jednotlivé konštrukcie nepredimenzujte. Zbytočne tým predražíte stavbu.

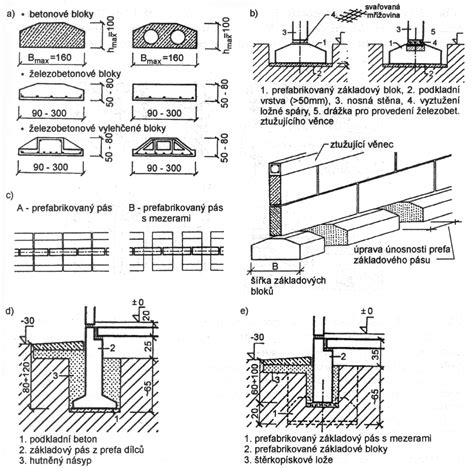

Základové pásy a pätky
Základové pásy a pätky sú oporou väčšiny rodinných domov aj menších stavieb. Ich správne prevedenie zabezpečuje stabilitu celej budovy - podcenenie sa časom prejaví prasklinami alebo nerovnomerným sadaním.
Rozdiel medzi základovými pásmi a pätkami
Základové pásy sú neprerušené železobetónové pruhy, ktoré sa ukladajú pod nosné steny a rovnomerne rozkladajú zaťaženie stavby do podložia. Vďaka svojej dĺžke, často v desiatkach metrov, tvoria chrbticu celej stavby a zabezpečujú jej stabilitu aj pri nerovnomernom zaťažení. Naopak, základové pätky sa používajú tam, kde konštrukcia stojí na jednotlivých bodoch - typicky pod stĺpmi alebo piliermi. Sú kratšie, ploššie a väčšinou štvorcového alebo obdĺžnikového tvaru.
Ak kombinujete pásy a pätky na jednej stavbe, je dôležité zladiť ich hĺbku a rozmery. Takto predídete rozdielnemu sadaniu, ktoré by mohlo spôsobiť praskliny v konštrukcii.
Jednoducho povedané, pás rozkladá zaťaženie na ploche celého muriva, zatiaľ čo pätka pôsobí len pod konkrétnym bodom. V praxi sa oba spôsoby často dopĺňajú a výsledkom je stabilný základ, ktorý zabezpečí bezpečnú a dlhodobo spoľahlivú stavbu.
Nezámrzná hĺbka a správne dimenzovanie
Pri zakladaní stavby je kľúčové dostať sa pod tzv. nezámrznú hĺbku, ktorá sa na Slovensku obvykle pohybuje medzi 80 až 120 cm. Len tak možno zabrániť tomu, aby mráz spôsobil zdvihy a pohyby zeminy, ktoré by sa mohli preniesť do konštrukcie a spôsobiť trhliny či nerovnosti. Dôležité je aj správne dimenzovanie pásov a pätiek, ktoré vždy navrhuje statik s ohľadom na únosnosť pôdy, typ stavby a zaťaženie.
Hĺbka základov sama o sebe nestačí. Rozhodujúca je aj ich šírka a celková plocha, pretože práve tá rozkladá hmotnosť budovy do podložia.
Základy na všetkých miestach musia siahať do nezamŕzajúcej hĺbky od upraveného terénu min. -1,050 m a musia byť min.
Ryhy na pásy hĺbite zásadne až do nezamŕzajúcej hĺbky. Tá je iná v Komárne a iná v Oravskej Lesnej.
Čo ak je terén svahovitý? Klesanie ryhy by ste mali (najmä ak je súčasťou podložia aj íl) riešiť nie priamočiaro, ale formou zásekov (akoby schodov). Týmto spôsobom základový pás „zaseknete“ do klesajúceho terénu a vyhnete sa riziku, že sa zošmykne. Stavba by totiž mohla puknúť.
Pokiaľ skutočne hrozí riziko zošmyknutia stavby, je mimoriadne vhodné použiť na zhutňujúci podsyp pod základové pásy drvené penové sklo, ktoré má zhruba takú istú frakciu ako štrk, no disponuje vynikajúcimi protišmykovými vlastnosťami.
Záseky (schody) na dne ryhy vysekávajte a doškrabávajte zásadne ručne. Podľa toho, ako sa potrebujete prispôsobiť terénu, nadmurujte na vytvrdnuté pásy betónové tvárnice formou strateného debnenia. Tvárnice spájajte navzájom (a takisto s pásmi) betonárskymi oceľovými výstužami (roxorovými prútmi).
Postup výstavby základových pásov a pätiek
Základy sú tým najdôležitejším, na čom dom stojí. Aj keď samotná betonáž vyzerá jednoducho, správny postup rozhoduje o stabilite celej stavby na desiatky rokov. Každý krok je potrebné vykonať starostlivo a v nadväznosti na projekt i odporúčania statika. Zle vykonaný detail sa totiž neskôr odstraňuje veľmi ťažko a nákladne.
- Odstránenie ornice a vytýčenie stavby geodetom - odstráni sa vrchná vrstva zeminy a geodet presne vyznačí, kde budú pásy alebo pätky. Takto máte istotu, že dom bude stáť na správnom mieste a v pravom uhle.
- Výkop základových rýh - ryhy musia mať rovné a čisté hrany, správnu hĺbku i šírku. Len tak zabezpečíte, že betón bude rovnomerne prenášať zaťaženie. Čím je vykrojenie ryhy presnejšie, tým menej budete plytvať betónom, keď ju budete zalievať. Čo ak sa vám nepodarí vykopať presné ryhy?
- Liate betónu do výkopu - čerstvý betón sa leje priamo do pripravených rýh alebo jám pre pätky a zarovná sa do výšky. Dôležitá je kvalita zmesi a rýchle spracovanie, aby nevznikali dutiny. Keď máme všetko pripravené, môžeme betónovať. Na základové pásy vo väčšine prípadov stačí betón triedy C12/15. V našom prípade však majiteľ rozhodol, že celý spodok stavby bude z betónu C25/30. Predpísanú pevnosť však betón dosiahne len pri odvzdušnení vibrovaním alebo aspoň prepichovaním. Ak tieto operácie zanedbáme, nevyužijeme možnosti kvalitného a drahého betónu, preto si to musíme ustrážiť.
- Stratené debnenie - na pásy sa ukladajú betónové tvárnice, ktoré sa následne vyplnia betónom. Vytvoria presné a pevné obvodové murivo základov, na ktoré možno nadviazať zvislú konštrukciu. Myslite na to, že vyššie bude treba pokračovať jedným - dvoma radmi tvárnic strateného debnenia. A ak budú na steny pôsobiť aj bočné sily (napríklad pri stenách suterénu, resp. ak je dom čiastočne zapustený do svahu), tvárnice bude treba vystužiť zvislými tyčami.
- Hutnenie výplne medzi pásmi - priestor medzi pásmi sa zasypáva štrkom alebo zeminou a dôkladne hutní, aby neskôr nedochádzalo k sadaniu podlahy. Vnútro hutníme na 3-krát. Svojpomocní stavebníci ho spravidla zasýpajú zeminou zo základov. Dôležité upozornenie: rozhodne sa vyhnite okrúhlemu riečnemu štrku, pretože ho nemožno dobre zhutniť! Makadam 16/32 (kamenná drvina) sa pri zhutňovaní „zahryzne hranami“ do seba, takže sa po tzv. „žabovaní“ nebude ďalej hýbať. Smerom navrch frakciu zjemníme až na 0/4. Poslednú vrstvu možno urovnať presne. Určite budete potrebovať aj nivelačný prístroj, ktorý si môžete požičať v požičovni náradia.
- Podkladový betón a výstuž - na záver sa vykoná liatie podkladovej dosky, ktorá sa vystuží kari sieťou. Tento krok pripraví rovnú plochu pre izolácie a ďalšie konštrukčné vrstvy podlahy. Na rovnú a tvrdú vrstvu jemného štrku uložíme výstuž z kari sietí s priemerom 10 - 12 mm (pozrite sa radšej do projektu). Pozor, nemá ležať na makadame, lebo by neplnila svoju úlohu z hľadiska statiky a mohla by predčasne skorodovať.
Na takto pripravený podklad súvisle položte kari sieť a zalejte betónom.
Tento spôsob nemá u nás takú tradíciu ako základové pásy, ale získava si čoraz väčšiu obľubu - o to viac, ak máte na pozemku komplikovanejšie geologické pomery.
Podkladový betón a jeho funkcia
Podkladový betón predstavuje kľúčovú vrstvu základov, ktorá vytvára pevný a rovný povrch pre ďalšie konštrukcie podlahy. Ukladá sa priamo na základové pásy, aby sa zaťaženie domu rozložilo rovnomerne po celej ploche. Ak by bola betónová doska vytvorená iba medzi pásmi, vzniklo by riziko nerovnomerného sadania, čo by mohlo viesť k prasklinám alebo deformáciám podlahy. Správne prevedený podkladový betón preto funguje ako stabilný a spoľahlivý základ, ktorý chráni dom pred budúcimi problémami a predlžuje životnosť celej stavby.
Výstuž základov - kari siete a oceľ
Aby základy odolali zaťaženiu aj prípadným pohybom podložia, dopĺňa sa do betónu oceľová výstuž. Najčastejšie sa používajú kari siete alebo samostatné oceľové prúty, ktoré zabezpečujú pevnosť a stabilitu celej konštrukcie. Rozmiestnenie výstuže vždy vychádza zo statického návrhu - zvyčajne sa ukladá k dolnému aj hornému okraju základových pásov. Vďaka tomu sa zabráni vzniku trhlín a konštrukcia lepšie odolá nerovnomernému sadaniu či tlaku pôdy. Správne prevedená výstuž je preto zásadnou poistkou dlhej životnosti domu.
Základové podmienky a spodná voda
Nie všetky pozemky ponúkajú ideálne podmienky pre stavbu. Ak sa stavia v mieste s vysokou hladinou podzemnej vody alebo na problematickom podloží, ako sú ílovité pôdy či násypy, je potrebné postupovať s oveľa väčšou opatrnosťou. Takéto podmienky môžu spôsobovať nerovnomerné sadanie stavby, vlhnutie konštrukcií alebo dokonca statické poruchy. V týchto prípadoch je nutné prizvať odborníka, ktorý navrhne vhodné úpravy. Môže odporučiť širšie základové pásy, drenážny systém na odvod vody alebo úplne iný spôsob založenia - napríklad monolitickú základovú dosku či hlbinné piloty, ktoré prenesú zaťaženie do stabilnejších vrstiev podložia.
Časté chyby pri stavbe základov
Pri zakladaní domu hrá rolu každý detail - od správneho vytýčenia až po kvalitu betónu. Stačí malá chyba a môže sa prejaviť v budúcnosti prasklinami v murive, nerovným sedením podláh alebo dokonca narušením stability celej stavby. Dodržiavanie projektu a technologickej disciplíny je preto zásadné, pretože práve precízne prevedené základy rozhodujú o tom, či bude dom pevný a dlhodobo spoľahlivý.
Každý zásah do nosných základov musí byť konzultovaný so statikom. Neodborné zásahy a svojpomocné zmeny môžu spôsobiť nenávratné škody na celej stavbe.
- Nedostatočná hĺbka základov - ak sa nedosiahne pod nezámrznú hĺbku, hrozí zdvíhanie konštrukcie mrazom a následné praskanie muriva.
- Nepresné vytýčenie stavby - aj malá odchýlka v osiach môže spôsobiť, že steny a strecha nebudú sedieť. Výsledkom býva krivé murivo a nutnosť nákladných opráv.
- Zlé hutnenie zásypu medzi pásmi - nedostatočne zhutnená zemina alebo štrk časom sadá, čo vedie k nerovnostiam podlahy a vzniku trhlín.
- Nedodržanie statického návrhu výstuže - oceľové prúty a kari siete majú presné umiestnenie, aby konštrukcia uniesla zaťaženie. Improvizácia môže viesť k vážnym poruchám základov.
- Použitie nekvalitného betónu - príliš riedky alebo znečistený betón rýchlo stráca pevnosť. Výsledkom je nižšia únosnosť a kratšia životnosť základov.
ZÁKLADOVÁ DESKA PRO RODINNÝ DŮM
Základové pásy a pätky ako istota pre stabilný dom
Základové pásy a pätky sú najčastejšie používaným spôsobom plošného zakladania pri rodinných domoch. Ak sú správne navrhnuté a prevedené, zabezpečia rovnomerné prenášanie zaťaženia a dlhú životnosť celej stavby.
Podkladový betón spájajúci základové pásy
Podkladový betón spájajúci základové pásy je horizontálnou konštrukciou, ktorá sa môže na prvý pohľad ponášať na základovú dosku. Avšak, nie je ňou. Ak pod nosnými stenami ležia základové pásy a tie sú spojené doskou, ide o podkladový betón. Ten neprenáša zaťaženie stavby, ale len svoje vlastné a zaťaženie podlahy. Ak celý dom leží na doske bez základových pásov, je to základová doska.
Tá je zvyčajne aspoň 30 cm hrubá, vystužená jednou alebo dvoma vrstvami kari sietí.
Základová doska, ktorá sa označuje aj ako samonosná, prenáša zaťaženie muriva a celého domu.
Podkladový betón sa zhotovuje z betónu a výstuže (kari siete). Plochu medzi základmi vysypte štrkom, štrkopieskom alebo podobným materiálom - možno ho zhutniť, postupujte podľa projektovej dokumentácie.
Ešte pred betonážou uložte rozvody ležatej kanalizácie, vodovodu a ostatných sietí (takisto podľa projektovej dokumentácie). Dôležité je, aby ste presne dodržali predpísané sklony ležatých rozvodov a preverili ich nivelačným prístrojom.

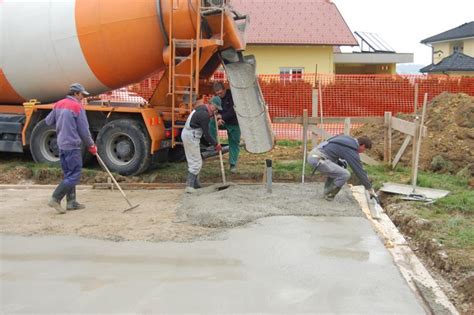

Až teraz môžete pristúpiť k samotnej betonáži podkladového betónu - betónovej dosky. Hrúbka dosky je individuálna, závisí od samotnej konštrukcie domu (má 10 až 20 cm). Pri podkladovom betóne sa najčastejšie používa trieda betónu B20.
Na celú plochu dosky položte kari siete a zalejte ich vrstvou betónu. Naliaty betón zhutnite a hornú vrstvu nakoniec uhlaďte.
Štandardne sa takýto betón vždy kropil, ale s rastúcou kvalitou a variabilitou materiálov už stačí kropiť len za extrémneho tepla. Betónovať pritom môžete aj v zime pri teplotách do -5 °C. Pozor však na kvalitu výslednej betonáže!
Povrch by mal byť rovný a hladký, aby ste mohli bez problémov zrealizovať vodorovnú hydroizoláciu. Pokiaľ by povrch nebol dostatočne rovný, hydroizolácia by mohla zle priľnúť a mohla by sa mechanicky poškodiť.
Zhrnutie
- Základové pásy sú navrhnuté z betónu triedy C20/25 (B25), odporúčame konštrukčne ich vystužiť oceľou triedy 10 505 (R).
- Podkladový betón je z betónu triedy C20/25 (B25) a vystužený zváranými sieťovinami Q 131 (Ø 5,0/150 - Ø 5,0/150) pri oboch povrchoch.
- Hrúbka podkladového betónu je 150 mm.
- Pod podkladný betón je navrhnutá vrstva zhutneného štrku v minimálnej hrúbke 150 mm. Mieru zhutnenia štrkovej vrstvy je nutné overiť.
- Vzhľadom na neznáme geologické zloženie základovej pôdy je potrebné počas výkopových prác prizvať na miesto stavby projektanta statiky a geológa, aby sa overila únosnosť zeminy v základovej škáre s pôvodnou rastlou zeminou.
- Základovú škáru treba chrániť v zmysle STN EN 73 1001, čl.
- Hlavnú ťahovú výstuž základového pásu je potrebné dôsledne stykovať - presahom minimálne 50 ds, prípadne zváraním.
