LED pásiky predstavujú úžasne elegantné riešenie hlavne na miesta a do zákutí domov či bytov, kde sme limitovaní priestorom. Vďaka svojej ohybnosti a všestrannému využitiu sa tešia stále väčšej obľube. V drvivej väčšine prípadov LED pásiky slúžia skôr ako doplnkové osvetlenie v miestnosti. Možností nasvietenia domácnosti je vďaka univerzálnosti LED pásikov ešte oveľa viac. Obmedzením je tak v podstate iba vaša predstavivosť.
Áno, je to tak. Aj vonkajšie LED pásiky existujú a vy si s nimi môžete ozvláštniť príjazdovú cestu k domu, zábradlie či stĺpiky okolo terasy, cestičku okrasnou záhradou atď. Potrebné je len voliť pásiky s vyšším IP krytím, ideálne aspoň s hodnotou IP67, ktoré sú odolné proti prachu aj dočasnému ponoreniu do vody.
Chcete začať s inštaláciou LED pásikov, ale neviete ako na to? Zoznámte sa s naším sprievodcom, ktorý vás krok za krokom prevedie celým procesom od skrátenia a zapojenia až po ovládanie LED pásikov. S nami zvládnete inštaláciu LED pásikov ako profesionál, no je dôležité dodržiavať niekoľko zásad. Predsa len narábate s elektrickým prúdom. Laikom preto neodporúčame akokoľvek manipulovať s týmto napätím - môže to byť nebezpečné ako pre vás, tak aj pre váš majetok.
10 dôvodov: LED pásy zmenia osvetlenie domácnosti! *MUSÍTE VIDIEŤ*
Čo budete potrebovať
Skôr ako začnete, dôkladne si premyslite, na aký účel sa bude LED pásik používať. Potrebujete, aby svietil len jemne alebo poriadne? Mal by byť biely alebo farebný? Musí byť stmievateľný? Bude sa pásik inštalovať v jednom kuse alebo po častiach? Ak si neviete rady, prečítajte si náš článok Ako vybrať LED pásik, alebo nás kontaktujte.
Celý proces inštalácie si predstavte v hlave, aby vás počas jej priebehu nič neprekvapilo. Dbajte najmä na napätie a polaritu. Akonáhle pripojíte + k - alebo 12V k 24V napájaciemu zdroju, LED pásik sa jednoducho nerozsvieti a navyše môžete poškodiť niektoré komponenty. Dôkladne si tiež prezrite miesto inštalácie, aby vás nič neprekvapilo.
Ak zapájate LED pásik prvýkrát alebo realizujete zložitejšiu inštaláciu, odporúčame vám nakresliť si schému na papier a ideálne ju prebrať s niekým skúsenejším.
Pripravte si všetky základné súčiastky.
Skrátenie LED pásika
Skôr ako začnete so strihaním, dôkladne si zmerajte miesto aplikácie. LED pásiky je možné pomerne ľahko skrátiť na požadovanú dĺžku. Potrebujete len čisté, ostré nožnice alebo štípacie kliešte. LED pásiky možno podľa druhu rozdeliť na segmenty, ktoré sú označené medenými plôškami pre spájkovanie.

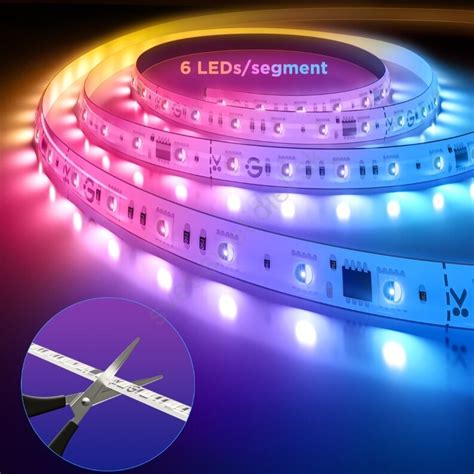

LED pásiky sa dajú ľahko skrátiť na požadovanú dĺžku.
Pri štandardných 12V LED pásikoch je možné ich rozdeliť po 3 diódach (2,5-5 cm), pri 24V väčšinou po 6 (5-10 cm).

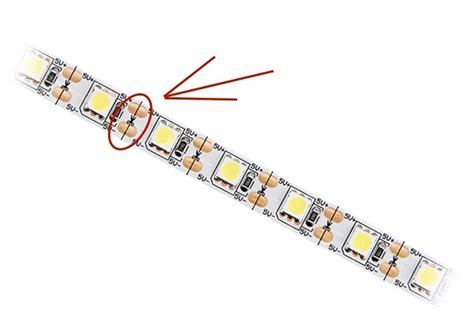

LED pásiky prestrihnite na vyznačených miestach.
Spojenie LED pásikov
Môže sa stať, že ste LED pásik skrátili nepsrávne a musíte ho znovu spojiť. Výberom vhodného konektora pásik jednoducho spojíte, ale môžete ho aj napájať, predlžovať alebo ohýbať. Konektory sa líšia podľa typu LED pásika. Iný konektor je určený pre jednofarebný, iný pre farebný (RGB) alebo CCT LED pásik. Dôležité je tiež vybrať konektor podľa šírky LED pásu.

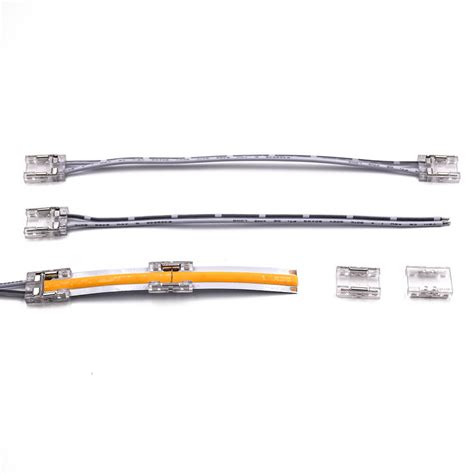

Konektory pre LED pásiky.
Pri konektoroch odporúčame skontrolovať, či dobre priliehajú k napájacej ploche LED pásu. Môže sa stať, že sa konektor počas dlhšieho svietenia mierne zahreje a pri nesprávnom "zacvaknutí" na pásik stratí kontakt.
Každý konektor má určité prúdové zaťaženie, ktoré sa nesmie prekročiť (uvedené v popise výrobku alebo v parametroch).
Na spojenie rozstrihnutých pásikov môžeme použiť niektorý zo spojovacích konektorov. Jeho použitie je veľmi jednoduché a rýchle. LED pásiky možno spájať aj CLICK konektormi, ak sa chceme vyhnúť spájkovaniu.
Napájanie LED pásikov
Napájací zdroj (ľudovo nazývaný trafo) je neoddeliteľnou súčasťou každého svietidla. Zabezpečuje, aby LED diódy dostali správne napätie. Napätie 230V sa musí usmerniť a práve to robí napájací zdroj. Existuje množstvo napájacích zdrojov, líšia sa najmä zaťažením, krytím (vodotesnosťou) a typom. Väčšina diódových LED pásikov pracuje pod jednosmerným napätím 12V. Možno si ale, tiež vybrať pásiky pre napätie 24V alebo 230V. Informáciu o napájacom napätí pásiku nájdete vždy v jeho špecifikácii.

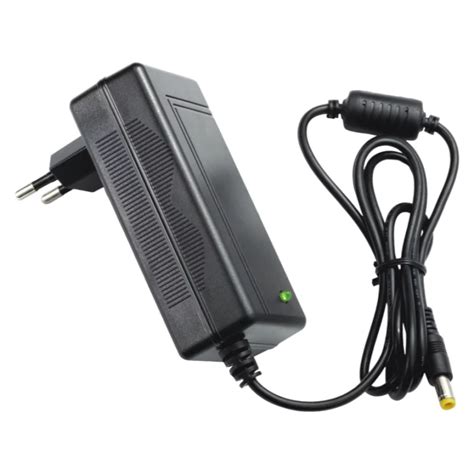

Zásuvkový napájací zdroj, známy aj ako adaptér, je ideálny na zapojenie priamo do zásuvky. Zapojenie je bezpečné, takže ho zvládne každý.
Zásuvkový napájací zdroj.
Ako už názov napovedá, ich hlavnou vlastnosťou je odolnosť voči vode.
Vodoodolný napájací zdroj.
V tejto kategórii je niekoľko typov zdrojov. Napríklad takzvané priemyselné zdroje sú lacné, ale môže sa do nich ľahko dostať prach a vlhkosť. Okrem toho nie sú bezpečné na dotyk. Odporúčame používať plastové napájacie zdroje so zakrytou svorkovnicou.
Vnútorný napájací zdroj.
Napájací zdroj musí byť dimenzovaný podľa výkonu LED pásika, aby nebol preťažovaný na hranici svojich možností, neprehrieval sa a mal dlhšiu životnosť.
Napájanie potom stačí pripojiť len k prvému segmentu a rozsvieti sa celý zapojený pásik. Na prevod napätia sa používa tzv. napájací zdroj (predtým trafo). Zabezpečuje premenu sieťového napätia na pracovné napätie LED pásu, t. j. 12V alebo 24V. Napätie musí byť pre jednotlivé komponenty dodržané, t. j. zo zdroja napájania by malo vychádzať rovnaké napätie, aké potrebuje váš LED pásik.
Neodporúčame používať iné ako LED zdroje. Keďže je intenzita svitu LED diód závislá na pretekajúcom prúde, je vždy potrebné použiť napájacie zdroje so stabilizovaným výstupom.
Výpočet výkonu zdroja
Návrh výkonu zdroja môžete jednoducho vypočítať: Pri pásiku je uvádzaná spotreba vo Watoch. Podľa modelu pásika to môže byť napr. 6W/m, 7,2W/m, 9,6W/m, 14,4W/m atď. Pri výpočte výkonu zdroja vynásobte dĺžku pásika v metroch krát jeho uvedená spotreba. Potom 5x7,2=36 + 10% = 39,6W. Použijeme najbližší dostupný zdroj, v tomto prípade napr.
Ak nie je na zdroji údaj o jeho výkone vo Wattoch, potom si ho môžete vypočítať sami. Zo štítka na zdroji, z návodu alebo z popisu zistite jeho výstupné napätie vo voltoch (V) a prúd v ampéroch (A).
LED pásik musíte pripojiť ku zdroju. Pri jednom kuse 12V pásika do dĺžky 5m, alebo 24V pásika do dĺžky 10m, nie je problém. Jednoducho pripojíte napájacie drôty pásika na zdroj. Iná situácia je pri 12V LED pásikoch dlhších ako 5m alebo pri 24V pásikoch nad 10m. Vtedy je ich z dôvodu dodržania rovnomerného prúdu potrebné zapojiť inak. K dispozícií je niekoľko spôsobov zapojenia.
Zapojenie jednofarebného a RGB LED pásika
Jednofarebný LED pásik má dva póly + a -. Polarita by mala byť vyznačená na každom komponente a nemalo by dôjsť ku skratu, t. j. k pripojeniu kontaktu + na kontakt -.
V prípade farebných RGB pásikov je kontakt „plus“ rovnaký, ale môže vás mierne zmiasť jeho označenie čiernym vodičom. „Mínus“ tu nehľadajte, predstavujú ho kontakty R, B a G. Každý z nich označuje jednu farbu, t. j. červenú, modrú a zelenú. Tie sa potom používajú na „miešanie“ celého farebného spektra. Pri zapojení prijímača a RGB LED pásika sledujte farebné značenia.
Spájkovanie LED pásikov
Spájkovanie alebo letovanie LED pásikov je najlepším typom spojenia, ktoré je pevné a má kvalitný kontakt. Spájkovanie sa odporúča nielen profesionálom, ale aj zručnejším domácim majstrom. Ak sa chcete s pájkovaním pohrať, naneste na kontakt spájkovaciu kvapalinu, aby lepšie priľnula spájka (cín).
Spájkovanie nie je zložité a dovolíme si tvrdiť, že sa ho môže naučiť takmer každý. Pre kvalitný spoj potrebujete modernejší typ hrotovej spájkovačky, staršie spájkovačky nie sú pre tento typ spájkovania také presné a hrozí poškodenie niektorých typov súčiastok.

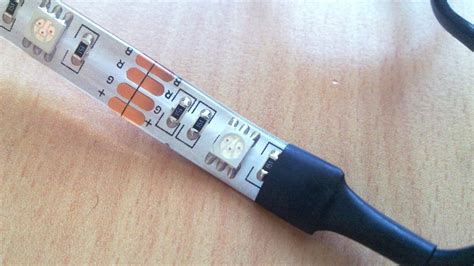

Jednofarebné LED pásiky majú dva kontakty, sú to tie isté plochy ako pri pripojení konektorov + a -. Farebné RGB LED pásiky majú kontakty 4. Každý je určený pre jednu farbu. Ak chcete spájkovať LED pásik s krytím, musíte najskôr odstrániť krycí gél.
Takto vzniknutý spájkovaný spoj je vhodné zaizolovať. Na izoláciu spojov sa používa izolačná páska, silikón alebo zmršťovacia bužírka.
Umiestnenie LED pásikov
Vyberiete miesto, kde chcete pásik dať a podľa toho aj požadovanú dĺžku. LED pásiky je možné našťastie jednoducho skrátiť aj pomocou bežných nožníc priamo na špeciálne označených miestach. LED pásiky bývajú často vybavené kvalitnou obojstrannou lepiacou páskou.
Aplikácia LED pásikov: Pásiky sú väčšinou vybavené kvalitnou samolepiacou plochou a je možné teda jednoducho oddeliť ich kryciu pásku a pásik rovno aplikovať na suché, čisté a odmastené miesto.
Pásik musí byť dobre prilepený k povrchu.
Hliníkové profily a difúzory
LED pásiky odporúčame ešte umiestniť do hliníkových líšt. Zaistíte tak lepšie chladenie a súčasne predĺžite ich životnosť - najmä pri výkonnejších LED pásikoch, ktoré sa viac zahrievajú. K hliníkovým lištám sa ešte môže hodiť difúzor, hlavne na LED pásiky bez zodpovedajúceho IP krytia. Vďaka difúzoru tak LED pásiky ochránite pred vnikom pevných častíc, mastnoty aj vlhkosti.
LED pásiky s výkonom do približne 7,2 W/m možno nalepiť na takmer akýkoľvek hladký povrch, pásiky s vyšším výkonom je potrebné nalepiť na hliníkový profil, ktorý plní dizajnovú aj funkčnú úlohu. Hliník odvádza teplo z LED diód a tým ich chladí.
Pre 12 alebo 24V LED pásiky však platí že najvhodnejším spôsobom je nalepiť LED pásik do hliníkového profilu, ktorý potom pomocou hliníkovej príchytky prichytíte k podkladu. Výhodou tohto riešenia je okrem iného aj to, že hliníková lišta pôsobí aj ako chladič a predlžuje tak životnosť LED pásikov. Zároveň vďaka difúzoru ktorý prekrýva LED pásik dosiahneme efekt jednoliatosti svetla.
Stmievanie LED pásikov

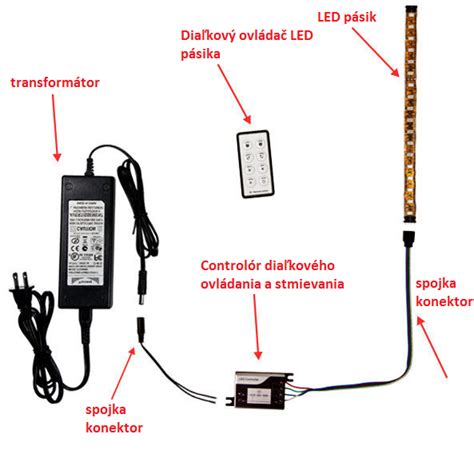

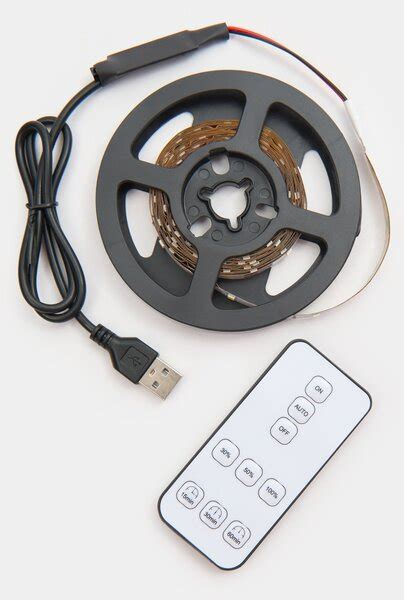

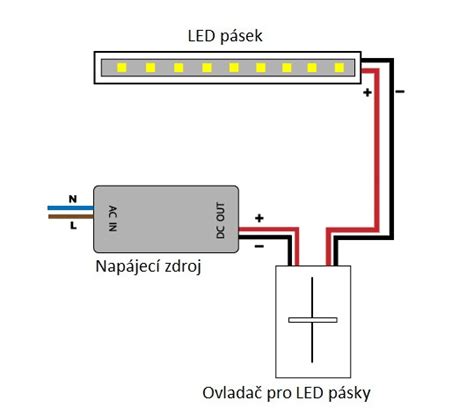

Väčšinu LED pásov možno stmievať alebo regulovať intenzitu svetla. Na tento účel sa používajú tzv. stmievače. Veľmi podobnú funkciu plnia ovládače pre farebné LED pásy RGB, RGBW alebo CCT.
Podobne ako iné komponenty, aj prijímače majú svoje maximálne zaťaženie, ktoré sa musí dodržať. Túto hodnotu nájdete v parametroch výrobku.
Inštalácia dlhých LED línií v exteriéri
Exteriérové osvetlenie podlieha množstvu tepelných výkyvov, neustálej zmene materiálových charakteristík, vzdušnej vlhkosti a ostatným vplyvom, ktoré môžu aj ten najkvalitnejší svetelný produkt poškodiť či dokonca znehodnotiť, pokiaľ montáž neprebehne podľa základných pravidiel. Pri inštalácii krátkej LED línie (z 1 kusu napr. 2m) nehrozia takmer žiadne problémy okrem kondenzovania vodných pár.
Situácia je však výrazne komplikovanejšia, ak inštalované LED línie majú byť vizuálne súvislé, pričom sa skladajú z viacerých fyzických kusov ALU profilov. Ešte komplikovanejšia situácia je pri inštalovaní 2 línií do "spojitého rohu". A vrcholom tejto problematiky je požiadavka na súvislé LED línie, ktoré sa majú fyzicky uzavrieť napr. do štvorca.
Tento článok nemá slúžiť ako jednotný návod na všetky situácie a problémy. Poukazuje skôr na problémy, ktorým je možné vyhnúť sa dobre premysleným riešením. Návrh na správny postup inštalácie Vášho osvetlenia by mal riešiť projektant či stavby vedúci s ohľadom na použité materiály, skladbu stavby a celkovú požiadavku konkrétnej stavby.
Je možné vyhnúť sa veľkému počtu detailov a problémov tým, že:
- Použijete "flexibilné difúzne svietiace LED pásy priamo zaliate (bez nosných ALU profilov či tvrdých PMMA/PC difúzoro ) - kvalitné produkty sú pomerne drahé, lacné výrobky zasa rýchlo degradujú vplyvom UV), limitujúca je aj malá variabilita ponuky rozmerov resp. výkonov.
- jednotlivé LED línie bude "každá samostatne" skompletovaná, napájaná a uzavretá koncovkami (alebo zaliata vodotesnou hmotou),
- Medzi každou LED líniou tak stačí ponechať malú dilatačnú medzeru už iba pre zamedzenie "deformácie LED línie vplyvom tepelnej rozťažnosti (čo v exteriéri môže byť bežne 60-70°C) Táto malá medzera bude viditeľná alebo môže byť len ľahko viditeľná pri použití napr. flexibilného difúzora ALU-BARDOLINO-FLEXIOPAL.
Ak kvôli dizajnu osvetlenia a potrebnej spojitosti svietenia LED línií neviete akceptovať malé nesvietiace medzery, vyskladanie osvetlenia z "komponentov ako ALU profil + Difúzor + LED pás ... je riešenie pre Vás.
Problémy pri inštalácii
Problémy, ktoré sprevádzajú dlhé spojité LED líniové osvetlenie v exteriéri (hermeticky neuzavreté LED línie vyskladané z komponentov) sú:
- vodotesnosť (Opatrenia proti zatekaniu napr. dažďovej vody do LED línie)
- paropriepustnosť (zamedzenie kondenzácii vodných pár vo vnútri svietidla)
- dilatácia vplyvom rozdielu teplôt v zime a lete
- vniknutie hmyzu pod difúzor (a následne škaredé fľaky na difúzore vplyvom uhynutého hmyzu)
Vodotesnosť
Podľa oficiálnych noriem každé osvetlenie v exteriéri by malo spĺňať min. IPx4, t.j. ochrana proti striekajúcej vode. Toto je možné splniť základnym pravidlom a to minimálne "gumeným utesnením ". Pre exteriérové osvetlenie preto preferujte buď difúzory s gumeným tesnením alebo priamo naše špeciálne "flexibilné difúzory", ktoré poskytnú aj ďalšiu obrovskú výhodu: dodané sú v kuse a na rolke, takže LED línia bude bez spojov, krásne spojitá (len difúzor, hliníkový profil bude mať viditeľný spoj), a zároveň Vám odpadne nutnosť riešiť dilatačné medzery pri difúzore (tvrdé PMMA/PC difúzory majú tepelnú rozťažnosť takmer 2x väčšiu ako ALU profil! Zároveň- flexibilné difúzory (napr. ALU-BARDOLINO-FLEXIOPAL) majú dvojitú stenu, a výrazne eliminuje viditeľnosť v prípade vniknutia hmyzu.
Paropriepustnosť
Je dôležité, aby vnútorná dutina ALU profilu nebola NIKDY hermeticky uzavretá a mala vždy aspoň malé otvory, ktorými sa prípadná zvýšená vlhkosť odvetrá. Ochrana napr. LED pásu proti vzdušnej vlhkosti by mala byť zabezpečená minimálne antikoróznym ochranným lakom, prípadne iným vhodným spôsobom. Na dosiahnutie tohto detailu preto vždy navŕtajte ideálne 2x dieru 4-6mm na protiľahlých koncoch inštalácie, v prípade dlhých línií každých 6-10m (podľa veľkosti dutiny ALU profilu). Navŕtaná diera by mala byť koncipovaná na takom mieste, aby sa cez ňu nikdy nedostala voda napr. stekaním po fasáde pri daždi. Vhodné miesto je napr. časť otočená smerom ku zemi.
Vyvarujte sa vyvŕtaním diery na odvetranie ALU profilu smerom do uzavretej dutiny v podhľade za ALU profilom - priestor pod strechou môže byť teplejší ako vzduch exteriéru, a teda bude obsahovať viac vlhkosti ako chladnejší vonkajší vzduch, čo spôsobí kondenzáciu vodných pár na ALU profile (vplyvom prenosu nízkej teploty po ALU profile). Na to, aby sme si navŕtanou dierou pre odvetranie nespôsobili ďalšie problémy (vniknutie hmyzu), je potrebné tieto diery "utesniť" paropriespustným no hmyzu nepriechodným spôsobom - napr. difúznou lepiacou páskou, alebo ventilom s Gore-tex membránou.
Dilatácia
Rozťažnosti materiálov vplyvom meniacich sa teplôt sa nevyhneme, preto s nimi v stavebníctve je potreba VŽDY počítať. Nikdy nesmú byť cez dilatačnú špáru nainštalované prvky bez toho, aby mali určitú formu dilatácie napr. kotvenie klzným spôsobom (posuvné úchyty) alebo materiál musí byť flexibilný atď.
Merná tepelná rozťažnosť hliníka je 3mm na dĺžke 2700mm, pri rozdieli teplôt 50°C (-20°C až +30°C). Tieto 3mm sa jednoducho niekde musia vojsť. Dôležité však je vyhodnocovať ROZDIELNOSŤ tepelných rozťažností medzi ALU profilom a NOSNÝM materiálom, na ktorý ALU profil kotvíme.
Správna inštalácia ALU profilu o nosný povrch teda podlieha správnemu vyhodnoteniu kritérií o flexibilite materiálov (pri rozťažnosti) a ich rozdielu rozťažnej dĺžky medzi sebou.
Kotvenie ALU profilov
Z pohľadu kotvenia ALU profilov pre LED osvetlenie v súčasnosti vyhodnocujeme tieto 3 hlavné spôsoby montáže ako základné:
- Systémové klzné kotvenie - napr. systémovými úchytmi, konzolami, pružinovými úchytmi (-CLIPS)
- Využitie systémovej drážky na fixné kotvenie - klzné kotvenie
- Kotvenie ALU profilu bez systémovej drážky "natvrdo"
V princípe aj na tak náročné aplikácie ako je exteriérové líniové osvetlenie, existuje množstvo postupov, detailov a zlepšení, ktoré v jednej inštalácii fungujú, v inej situácii nemusia. Preto je extrémne dôležité rešpektovať a uvedomovať si vznikajúce problémy a hľadať k nim riešenia. Dodržaním základných materiálových princípov, ochota hľadať riešenia a hlavne uvedomenie si, že dilatácia, rozťažnosť, vodné pary a iné fyzikálne zákonitosti v exteriéri fungujú vo veľkých extrémnych rozdieloch je základ úspechu.
