Dištančné pásy sú kľúčovým prvkom v modernom stavebníctve, zaisťujúcim stabilitu a správne uloženie výstuže v betónových konštrukciách. V tomto článku sa zameriame na využitie a výhody oceľových dištančných pásov, ich rôzne typy a materiály, z ktorých sa vyrábajú.
Čo sú dištančné pásy?
Dištančné pásy slúžia ako dištančné prvky medzi vrchnou a spodnou výstužou základových, stropných dosiek a medzi vonkajšou a vnútornou výstužou stien. Fixujú vzdialenosť medzi spodnou a vrchnou výstužou a udržujú ju v staticky správnej polohe.
Typy dištančných pásov
Medzi najčastejšie používané typy dištančných prvkov patria:
- Dištančné lišty
- Krúžky
- Pásy
- Vláknocementové podložky
- Kovové hady
Dištančné profily sú k dispozícii v rôznych materiáloch, ako sú betónové, drevené, plastové a kovové varianty, ktoré poskytujú flexibilitu a široké možnosti použitia.

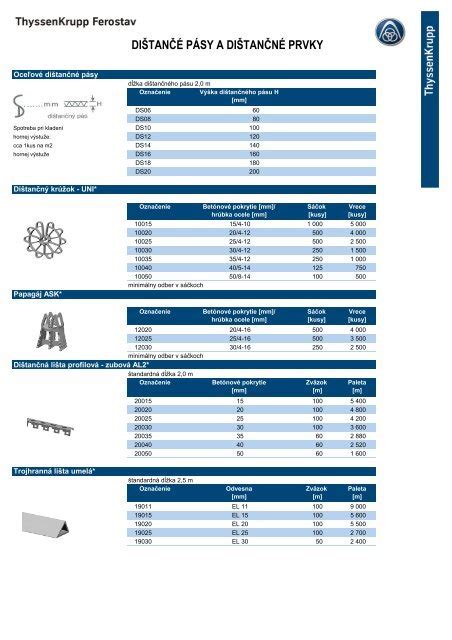

Kovové dištančné pásy
Dištančné pásy AVI sú univerzálne použiteľná podpora pre výstuž v tvare priehradovej konštrukcie, ktorá je ohnutá do tvaru hada. Tým získava dištančný pás svoju stabilitu voči prevráteniu a zároveň aj vhodnú plochu pre uloženie ďalších vrstiev výstuže. Ich jedinečný dizajn v tvare hada zabezpečuje vynikajúcu stabilitu a vytvára optimálnu plochu pre uloženie ďalších vrstiev výstuže.
Kovové dištančné pásy (kovové hady) sú 2 m dlhé dištančné pásy, ich pokladanie na výstuž je menej prácne a rýchlejšie ako pri „kozičkách“, a navyše nie je potrebná dodatočná rozdeľovacia výstuž.
Použitie dištančných pásov
Dištančné pásy majú široké uplatnenie v stavebníctve:
- Stabilizácia výstuže: Dištančné pásy AVI sú ideálnym riešením pre stabilizáciu výstuže v stavebnom priemysle.
- Podpora výstuže v betónových konštrukciách: Dištančné pásy AVI sú efektívnym riešením na podporu výstuže v betónových konštrukciách.
- Prenos šmykových síl: Dištančné pásy môžu byť použité aj pri prenose šmykových síl, napr, v pracovných škárach, v okrajoch stropných dosiek, v nadpražiach a pod.
- Zamedzenie vzniku hrdzavých fľakov: Výhodou dištančných pásov je, že výstuž nie je v kontakte s povrchom debniacich dielcov, čím zabráni vzniku rušivých hrdzavých fľakov na povrchu pohľadového betónu.
Materiály dištančných profilov
Dištančné profily sa vyrábajú z rôznych materiálov, pričom každý z nich má svoje špecifické vlastnosti a využitie:
- Pozinkovaná oceľ S 350 GD + Z 275: Zabezpečuje odolnosť voči korózii a dlhú životnosť.
- Betón: Betónové dištančné prvky sa vyrábajú z vláknocementu alebo vibroliateho betónu, majú rovnaké materiálové vlastnosti ako betónová konštrukcia. Vďaka tomu je ich vzájomná súdržnosť veľmi dobrá a netvoria sa tak žiadne vlasové trhliny.
- Plast (PVC alebo PE): Plastové dištančné prvky sú ľahké a cenovo výhodné. Pri klasických jednoduchých stavbách možno použiť plastové dištančné pásy určené na mäkšie povrchy.
- Drevo: Drevené trojhranné lišty sa odporúča používať pri nízkych a vysokých teplotách kvôli tomu, že pri výkyve teplôt drevo nemení svoje rozmery a vlastnosti.
Rozmiestnenie dištančných prvkov
Správne rozmiestnenie dištančných prvkov je kľúčové pre zabezpečenie stability a pevnosti konštrukcie:
- Betónové hady: Rozstup betónových hadov závisí od hrúbky a váhy betonárskej výstuže. Vo všeobecnosti sa odporúča rozstup 0,5 m až 1 m. Čím je výstuž hrubšia a ťažšia, tým musí byť menší.
- Krúžky (betónové podložky s drôtom): Rozmiestnenie krúžkov na konštrukcii pred betonážou závisí od typu konštrukcie, v priemere to je 3 až 6 ks na m². Čím je konštrukcia členitejšia a tlak betónu vyšší, tým väčší počet dištančných prvkov musí byť použitý.
- Dištančné lišty: Dištančné lišty sa pokladajú v závislosti od hrúbky a váhy výstuže, zvyčajne s rozstupom 0,5 až 1 m. Odporúča sa 1,5 m zubovej lišty na 1 m² plochy.
Ďalšie dôležité aspekty
- Podložie: Ak je podložie mäkké alebo náchylné na poškodenie, odporúča sa použiť dištančné pásy. Pri vodotesných stavbách je najlepšie použiť betónové hady.
- Pohľadový betón: Pri pohľadovom betóne je dôležité, aby použitý odformovací olej nebol príčinou sfarbení, fľakov, mramorového efektu, veľkého množstva pórov alebo odtrhnutia častí betónu.
- Kvalita: Pri použití kvalitných dištančných pásov dokážete zamedziť opravám pokládky výstuže pokiaľ by došlo k jej pretlačeniu!
Upevnenie a kotvenie profilov je kľúčové pre stabilitu a bezpečnosť konštrukcií. Na trhu sú dostupné rôzne typy spojok profilov, ktoré zaisťujú spoľahlivé prepojenie a pevnosť. Dištančné držiaky zase zabezpečujú správnu vzdialenosť medzi jednotlivými prvkami konštrukcie.
Post-Tensioned Concrete – Tendon Stressing Process
| Typ dištančného prvku | Materiál | Použitie | Výhody |
|---|---|---|---|
| Dištančné lišty | Betón, plast, drevo | Zabezpečenie vzdialenosti medzi výstužou a debnením | Rôzne materiály pre rôzne podmienky |
| Krúžky | Betón, plast | Podpora výstuže v konštrukciách | Rovnomerné rozloženie zaťaženia |
| Kovové hady (dištančné pásy) | Oceľ | Udržiavanie vzdialenosti medzi vrchnou a spodnou výstužou | Vysoká stabilita a rýchla inštalácia |
| Vláknocementové podložky | Vláknocement | Podpora výstuže v konštrukciách | Odolnosť voči poveternostným vplyvom |
