Zdroj pre LED pásy: Parametre a výber

LED napájacie zdroje sú kľúčové pre dlhodobú, bezpečnú a efektívnu prevádzku každého typu LED osvetlenia. Či už hľadáte napájanie pre LED pásy, svietidlá do interiéru či exteriéru, v ponuke nájdete široký sortiment adaptérov do zásuvky, spínaných zdrojov, vodeodolných napájacích jednotiek, ultra úzkych aj nábytkových zdrojov. Vďaka rozdeleniu podľa typu, výkonu a napätia si ľahko vyberiete ideálny zdroj pre konkrétnu aplikáciu - od kuchyne, kúpeľne až po vonkajšie svetelné inštalácie.

Výber správneho napájacieho zdroja (drivera)

Ste v 2. kroku zostavenia LED osvetlenia: výber napájacieho zdroja (drivera). Tieto zdroje premieňajú 230V na bezpečné 12V alebo 24V DC pre vaše LED pásy. Výber správne dimenzovaného napájacieho zdroja (drivera) je najdôležitejším technickým krokom pri inštalácii LED pásov. Zdroj musí byť nielen kompatibilný, ale hlavne správne dimenzovaný, aby zaistil bezpečnú prevádzku a dlhú životnosť celého systému.

Pre výber použite filtre:

• Výkon (W) musí byť vyšší ako výkon pásu (s rezervou 20 %).
• Napätie (V) sa musí zhodovať s napätím pásu.

Ako správne vypočítať potrebný výkon zdroja?

Dĺžka LED pásku [m] * Príkon LED pásku [W / m] * 1,2 = Min.

Týmto jednoduchým výpočtom spočítame potrebný minimálny výkon zdroja.

Tento výsledok udáva, aký najslabší zdroj je možné na pásik s príkonom 12 W/m a dĺžkou 3,2m použiť. V praxi to potom znamená, že musíme použiť minimálne najbližší silnejší zdroj, než je výsledok výpočtu.

Spočítajte celkový výkon Vášho LED pásu (napr. Ak máte 24V LED pás, musíte použiť 24V zdroj. K tomuto číslu vždy pripočítajte minimálne 20% rezervu! (Pre 50W pás teda hľadajte zdroj s výkonom aspoň 60W).

Dôležité: Pre ovládanie jasu alebo farieb budete potrebovať krok 3: Ovládače a stmievače pre LED pásy.

Typy LED zdrojov

Na trhu a v našej ponuke sú napájacie zdroje pre LED pásiky zastúpené modelmi pre montáž do vnútorných priestorov, do prašných a vlhkých priestorov so zvýšenou triedou krytia a tiež s montážou na DIN lištu do elektrického rozvádzača. V prípade zdrojov pre vnútorné použitie je ešte dobré spomenúť, že len niektoré LED zdroje spĺňajú normy pre montáž do nábytku a na inak bežne horľavý povrch.

V našom sortimente nájdete:

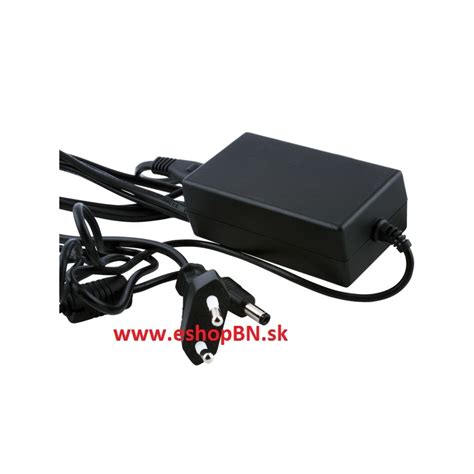

• LED adaptéry: Zdroje jednosmerného prúdu 12V DC, s krytím IP44 vhodné do interiéru a aj do exteréru, do vlhkého prostredia (nie priamo na dážď).
• LED trafá pre interiér: Tieto zdroje prevedú napätie z 230V na jednosmerný prúd 12V alebo 24V, ktorý je potrebný pre napájanie LED pásov. Tieto zdroje majú nižšie krytie IP20, tzn. LED trafá v tejto kategórii sú zdroje jednosmerného prúdu 12V DC, vhodné len do suchého prostredia interiéru.
• LED trafá pre exteriér: LED trafá v tejto kategórii sú zdroje jednosmerného prúdu 12V DC s krytím IP44 tzn. ochrana pred nebezpečným dotykom drôtom a odolné voči striekajúcej vode a IP67, tzn. že sú prachotesné a vydržia aj dočasné ponorenie do vody.

Aktívne - zdroje nad 200W sú z dôvodu vyššieho výkonu vybavené ventilátorom.

Na základe IP krytia viete, kde môžete zdroj použiť. IP je skratka slov International Protection (niekedy uvádzané ako Ingress Protection) a vyjadruje stupeň ochrany krytom.

Napätie a prúd

Na napájanie LED pásikov je potrebné jednosmerné napätie 12V alebo 24V. Toto napätie najlepšie poskytnú spínané LED zdroje.

• DC 12V
• DC 24V - takisto ide o jednosmerný prúd, avšak o vyššie napätie.

Pre menšie inštalácie ledkových pásikov a vzdialenosti medzi páskou a zdrojom je vhodný ako 12V zdroj tak i 24V varianta. Pri rozsiahlejších projektoch odporúčame použitie 24V zdroja a LED pásiky. Prúdové zaťaženie celého svietidla sa zníži o polovicu. To má pozitívny vplyv na úbytok napätia na napájacom vodiči a LED páske.

Dôležité parametre a funkcie

• Možnosť nastavenia výstupného napätia: manuálne pomocou potenciometra je možná len pri vybraných LED zdrojov. Prebieha obvykle v rozmedzí ± 10-15% (v závislosti od konkrétneho typu zdroja). Jedná sa o veľmi užitočnú funkciu pri rozsiahlych inštaláciách osvetlenia pomocou LED pásikov. Vzdialenosť medzi zdrojom a LED pásikom býva v rádoch niekoľkých desiatok metrov. Na vodičoch pri týchto vzdialenostiach dochádza k úbytku napätia. Pokles napájacieho napätia pre LED pásik má za následok úbytok svietivosti. Tento nežiaduci efekt možno eliminovať zvýšením výstupného napätia na LED zdroji.
• Repower to ON: Zdroj zostáva v ochrannom režime aj po odstránení príčiny zopnutí ochrany.

Stmievanie LED pásikov

Treba podotknúť, že zvoliť vhodný spínaný zdroj pre stmievanie LED pásikov je vždy súhra viacerých faktorov. Predovšetkým LED ovládača a zdroja.

Pískanie zdroja - Spínané zdroje môžu pri stmievaní PWM modulácii vydávať rušivý zvuk ako je pískanie alebo bzučanie. K tomuto javu dochádza z dôvodu useknutia sínusoidy pri stmievaní. Zdroj aj stmievač pracujú na určitých frekvenciách. Pokiaľ dôjde k väzbám a vzájomnému rušeniu, rozkmitajú cievky v zdroji alebo v LED ovládači a tie majú za následok uvedený rušivý efekt. V našom sortimente nájdete zdroje určené pre stmievanie s LED ovládačmi SUNRICHER. Kompatibilitu týchto prvkov vždy testujeme. Špeciálnou ponukou sú zdroje MEANWELL s výstupom PWM.

LED zdroje môžu byť vybavené možnosťou pre ovládanie výstupného napätia pomocou riadiacich signálov. Odpadá tak použitie LED ovládača.

Je možné pás stmievať nástenným 230 V stmievačom? Len ak je zdroj stmievateľný pre daný typ stmievania (TRIAC, DALI, 0-10 V).

• PWM stmievače pre 12/24 V pásy (jednofarebné).
• RGB/RGBW ovládače - pás má spoločné + (pri CV) a samostatné kanály R/G/B (/W).
• Triakové/„fázové“ stmievanie na 230 V je možné len so stmievateľnými zdrojmi (určenými výrobcom).

Zapojenie LED pásov

Chcete, aby LED pás svietil rovnako jasne po celej dĺžke a mal dlhú životnosť? Základ je správny napájací zdroj (12/24 V, konštantné napätie), dobré zapojenie (paralelne) a dostatočný prierez kábla.

Dôležitým faktom aj to, že LED pás pri zapájaní do série a napájaním 12V iba z jednej strany LED pásu (nie do okruhu) môže pri LED pásoch s vysokým výkonom spôsobiť to že sa LEDky ktoré sú na konci LED pásu svietia slabšie ako tie ktoré sú priamo za transformátorom. Dôvod je jednoduchý. Kumuláciou odporu (veľká dľžka pásu) sa napätie znižuje a LEDkám nepostačuje prúd na plnú svietivosť.

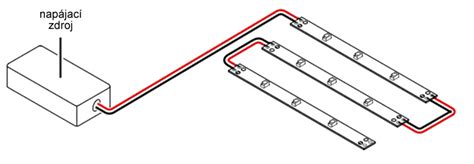

• Toto je nesprávne zapojenie LED pásu: Z nákresu je zrejmé že 1 segment trafka bude neúmerne zaťažený a s najväčšou pravdepodobnosťou bude odpálené.
• Toto je taktiež nesprávne zapojenie LED pásu: Z nákresu je zrejmé že 1 segment trafka bude neúmerne zaťažený a s najväčšou pravdepodobnosťou bude odpálené.
• Toto je polo-správne napojenie avšak závislé od typu LED pásu: Z pohľadu zaťaženia transformátora je to v poriadku. Z pohľadu kvality svietivosti LED diod to može byť problém. Ledky ktoré sú nakonci môžu svietiť slabšie (opäť záleží od typu a dĺžky led pásu).
• Toto je správne napojenie: Z pohľadu zaťaženia transformátora je to v poriadku. Z pohľadu kvality svietivosti LED diod je to taktiež v poriadku. Kedže je LED pás napojený aj z predu aj zo zadu svietivosť lediek bude rovnomerná a vyrovnaná. Z nákresu si môžete všimnúť že oba výstupy 12V ktoré idú z trafka sú spojené pri koreni LED pásu (pozor na polaritu), je dôležité spájať (+) a (-) korektne. V tomto prípade je led pás spojený sériovo.

Tipy pre inštaláciu

Inštalácia LED pásov môže byť jednoduchá, ak postupujete správne. Pomôžeme Vám prejsť celým procesom, od výberu komponentov až po zapojenie.

Pred začiatkom si premyslite ako chcete LED pás využívať. Má poskytovať jemné osvetlenie alebo intenzívne svetlo? Preferujete bielu alebo farebnú (RGB) škálu? Je potrebné, aby bol LED pás stmievateľný? Plánujete ho inštalovať v celku alebo po častiach?

Príprava

• Pripravte si nožnice, elektrikársky skrutkovač a mikropájku.
• Zoraďte si všetky diely.

Výpočet

Dlžka LED pásu [m] × Výkon LED pásu [W/m]×1,2=Min.

Zapojenie viacerých LED pásov

Jednoduchá odpoveď na túto otázku je že pokiaľ napájací zdroj nie je preťažený, môžete pridať viacero LED pásov.

Odporúčame: vopred vypočítať napätie LED pásov. Uistite sa, že napätie zdroja energie by nemalo byť nižšie ako napätie LED pásov.

Predlženie dĺžky - zvyčajne sa LED pásy dodávajú ako 5m kotúče.

• Základné: najjednoduchší spôsob je pridať na koniec jedného LED pásu k začiatku druhého pomocou konektora LED alebo spájkovania. Na pripájanie každej sady pásikov k napájaciemu zdroju nemusíte vytvárať samostatné káble.
• Paralelné: v tomto prípade je každý LED pás pripojený k zdroju energie pomocou paralelného vedenia. Najväčšia nevýhoda paralelného pripojenia: väčšina napájacích jednotiek pozostáva z jedného kladného a jedného záporného výstupného vodiča. Takže, keď pripojíte niekoľko vodičov z pripravených LED pásov k zdroju energie, budete musieť rozdeliť výstup napájacieho zdroja na viacero vodičov. Aj v tomto prípade platí, že úbytok napätia sa zvyšuje, ak sú časti LED pásika umiestnené ďaleko od zdroja energie. Existuje riešenie aj v tomto prípade, zakúpenie dostatočného prierezu drôtov, ktoré pokrývajú dlhšie trasy, aby sa tomu zabránilo.
