LED pásik - univerzálny pomocník pri štýlovom nasvietení domácnosti, ktorý vám otvorí nové možnosti a pomôže vám doma vytvoriť nezabudnuteľnú atmosféru. Rovnako vám poslúži ako praktický zdroj svetla nielen v interiéri, ale aj vonku. Už tušíte, že by sa vám LED pásiky páčili aj u vás doma, ale nie ste si istí či ich dokážete správne zapojiť? S nami zvládnete inštaláciu LED pásikov ako profesionál, no je dôležité dodržiavať niekoľko zásad.
Čo budete potrebovať na zapojenie LED pásika?
Predsa len narábate s elektrickým prúdom. Laikom preto neodporúčame akokoľvek manipulovať s týmto napätím - môže to byť nebezpečné ako pre vás, tak aj pre váš majetok.
- Nožnice
- Elektrikársky skrutkovač
- Mikropájku
Príprava: Zoradte si všetky diely.
Ako vybrať LED pásik?
Skôr ako začnete, dôkladne si premyslite, na aký účel sa bude LED pásik používať. Potrebujete, aby svietil len jemne alebo poriadne? Mal by byť biely alebo farebný? Musí byť stmievateľný? Bude sa pásik inštalovať v jednom kuse alebo po častiach? Ak si neviete rady, prečítajte si náš článok Ako vybrať LED pásik, alebo nás kontaktujte.
Krok za krokom: Inštalácia LED pásikov
Chcete začať s inštaláciou LED pásikov, ale neviete ako na to? Zoznámte sa s naším sprievodcom, ktorý vás krok za krokom prevedie celým procesom od skrátenia a zapojenia až po ovládanie LED pásikov. Celý proces inštalácie si predstavte v hlave, aby vás počas jej priebehu nič neprekvapilo. Dbajte najmä na napätie a polaritu. Akonáhle pripojíte + k - alebo 12V k 24V napájaciemu zdroju, LED pásik sa jednoducho nerozsvieti a navyše môžete poškodiť niektoré komponenty. Dôkladne si tiež prezrite miesto inštalácie, aby vás nič neprekvapilo.
TIP: Ak zapájate LED pásik prvýkrát alebo realizujete zložitejšiu inštaláciu, odporúčame vám nakresliť si schému na papier a ideálne ju prebrať s niekým skúsenejším.
1. Skrátenie LED pásika
LED pásiky je možné pomerne ľahko skrátiť na požadovanú dĺžku. Potrebujete len čisté, ostré nožnice alebo štípacie kliešte. LED pásiky možno podľa druhu rozdeliť na segmenty, ktoré sú označené medenými plôškami pre spájkovanie.
Pri štandardných 12V LED pásikoch je možné ich rozdeliť po 3 diódach (2,5-5 cm), pri 24V väčšinou po 6 (5-10 cm).

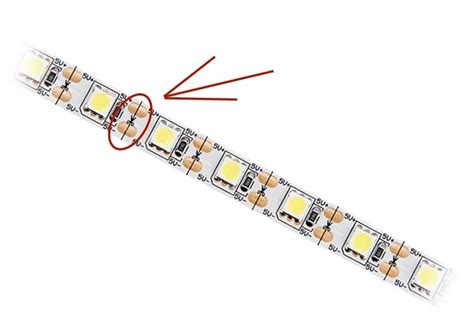

Samozrejme a hlavne skracovanie nie je vôbec zložité. Pásik stačí jednoducho prestrihnúť obyčajnými nožnicami, ale vždy iba na mieste, ktoré je priamo na LED pásiku vyznačené. Na rovnakom mieste môžete pásiky navyše aj vzájomne spájať prostredníctvom spájkovania. Predlžovanie LED pásikov je teda tiež možné.
2. Spojenie LED pásikov
Môže sa stať, že ste LED pásik skrátili nepsrávne a musíte ho znovu spojiť. Výberom vhodného konektora pásik jednoducho spojíte, ale môžete ho aj napájať, predlžovať alebo ohýbať. Konektory sa líšia podľa typu LED pásika. Iný konektor je určený pre jednofarebný, iný pre farebný (RGB) alebo CCT LED pásik. Dôležité je tiež vybrať konektor podľa šírky LED pásu.
Pri konektoroch odporúčame skontrolovať, či dobre priliehajú k napájacej ploche LED pásu. Môže sa stať, že sa konektor počas dlhšieho svietenia mierne zahreje a pri nesprávnom "zacvaknutí" na pásik stratí kontakt.
Pozor! Každý konektor má určité prúdové zaťaženie, ktoré sa nesmie prekročiť (uvedené v popise výrobku alebo v parametroch).
3. Výber napájacieho zdroja

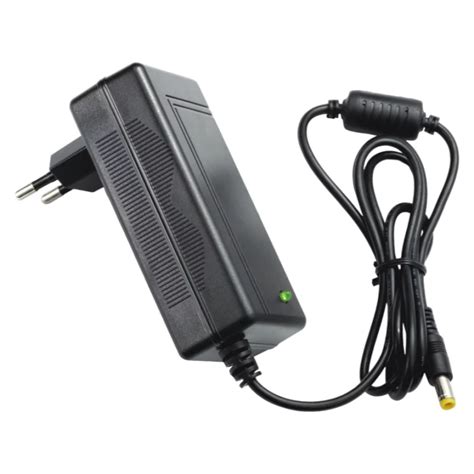

Na prevod napätia sa používa tzv. napájací zdroj (predtým trafo). Zabezpečuje premenu sieťového napätia na pracovné napätie LED pásu, t. j. 12V alebo 24V. Napätie musí byť pre jednotlivé komponenty dodržané, t. j. zo zdroja napájania by malo vychádzať rovnaké napätie, aké potrebuje váš LED pásik.
Napájací zdroj (ľudovo nazývaný trafo) je neoddeliteľnou súčasťou každého svietidla. Zabezpečuje, aby LED diódy dostali správne napätie. Napätie 230V sa musí usmerniť a práve to robí napájací zdroj. Existuje množstvo napájacích zdrojov, líšia sa najmä zaťažením, krytím (vodotesnosťou) a typom.
Napájací zdroj musí byť dimenzovaný podľa výkonu LED pásika, aby nebol preťažovaný na hranici svojich možností, neprehrieval sa a mal dlhšiu životnosť.
Výpočet minimálneho výkonu zdroja:
Dlžka LED pásu [m] * Výkon LED pásu [W/m] * 1,2 = Min.
Zásuvkový napájací zdroj, známy aj ako adaptér, je ideálny na zapojenie priamo do zásuvky. Zapojenie je bezpečné, takže ho zvládne každý.
Ako už názov napovedá, ich hlavnou vlastnosťou je odolnosť voči vode.
V tejto kategórii je niekoľko typov zdrojov. Napríklad takzvané priemyselné zdroje sú lacné, ale môže sa do nich ľahko dostať prach a vlhkosť. Okrem toho nie sú bezpečné na dotyk. Odporúčame používať plastové napájacie zdroje so zakrytou svorkovnicou.

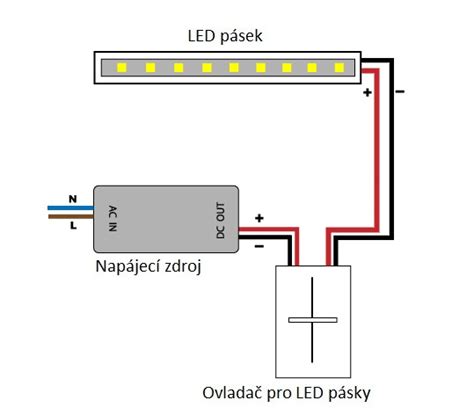

4. Zapojenie LED pásika
Jednofarebný LED pásik má dva póly + a -. Polarita by mala byť vyznačená na každom komponente a nemalo by dôjsť ku skratu, t. j. k pripojeniu kontaktu + na kontakt -.
Jednofarebné LED pásy majú dva kontakty, sú to tie isté plochy ako pri pripojení konektorov + a-.

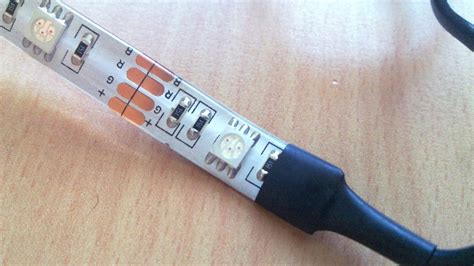

V prípade farebných RGB pásikov je kontakt „plus“ rovnaký, ale môže vás mierne zmiasť jeho označenie čiernym vodičom. „Mínus“ tu nehľadajte, predstavujú ho kontakty R, B a G. Každý z nich označuje jednu farbu, t. j. červenú, modrú a zelenú. Tie sa potom používajú na „miešanie“ celého farebného spektra. Pri zapojení prijímača a RGB LED pásika sledujte farebné značenia.
Farebné RGB LED pásiky majú kontakty 4. Každý je určený pre jednu farbu.
5. Spájkovanie LED pásikov
Spájkovanie alebo letovanie LED pásikov je najlepším typom spojenia, ktoré je pevné a má kvalitný kontakt. Spájkovanie sa odporúča nielen profesionálom, ale aj zručnejším domácim majstrom. Ak sa chcete s pájkovaním pohrať, naneste na kontakt spájkovaciu kvapalinu, aby lepšie priľnula spájka (cín).
Spájkovanie nie je zložité a dovolíme si tvrdiť, že sa ho môže naučiť takmer každý. Pre kvalitný spoj potrebujete modernejší typ hrotovej spájkovačky, staršie spájkovačky nie sú pre tento typ spájkovania také presné a hrozí poškodenie niektorých typov súčiastok (napr.
Ak chcete spájkovať LED pásik s krytím, musíte najskôr odstrániť krycí gél.
6. Montáž LED pásika
Jednoducho, pretože LED pásiky sú zospodu väčšinou vybavené kvalitnou lepiacou páskou. Stačí teda len zlúpnuť ochrannú vrstvu a LED pásik jednoducho nalepiť na požadovanú plochu, ktorú je nutné vždy poriadne vyčistiť od nečistôt a prípadnej mastnoty.
Led pásy sú známe svojou flexibilitou. Môžete ich inštalovať na rôzne povrchy, rohy, ohyby, atď. Ich hlavnou výhodou je obojstranná lepiaca páska na zadnej strane LED pásu, pomocou ktorej LED pás prilepíte k danému povrchu a jemne pritlačíte, tak aby ste ho nepoškodili. Pokiaľ je to možné, povrch pred inštaláciou dobre odmastite a vyčistite, tak aby sa tam nenachádzal žiaden prach alebo nečistoty, ktoré by mohli znečistiť a znížiť priľnavosť LED pásu.
LED pásiky s výkonom do približne 7,2 W/m možno nalepiť na takmer akýkoľvek hladký povrch, pásiky s vyšším výkonom je potrebné nalepiť na hliníkový profil, ktorý plní dizajnovú aj funkčnú úlohu. Hliník odvádza teplo z LED diód a tým ich chladí. Pásik musí byť dobre prilepený k povrchu.
Hlavne pri výkonnejších LED pásikoch, s výkonom nad 5 W/m, kde je čím ďalej väčšia tendencia k zahrievaniu, sú hliníkové lišty žiaduce na zaistenie odvodu prebytočného tepla. LED pásiky sa tak chladia a predĺžite tým aj ich životnosť. Hliníkovú lištu ľahko pripevníte pomocou najrôznejších úchytiek, ktoré len priskrutkujete k danému povrchu a lištu potom do úchytiek jednoducho zasuniete.
Tieto hliníkové profily následne môžete kombinovať s difúzorom, ktorý na hliníkovú lištu jednoducho nacvaknete a ochránite tak LED pásiky pred prienikom pevných častíc aj vlhkosti. Súčasne môžete vďaka vybranej čírosti difúzora ovplyvniť aj rozptyl vyžarovaného svetla. Číre difúzory prepúšťajú takmer všetko svetlo (až 99 %), ale LED pásiky vás tak môžu viac oslňovať.
Jednou z najnáročnejších častí inštalácie LED pásov je bezpochyby lepenie do rohov. Existuje niekoľko metód ako sa dajú LED pásy namontovať do rohu a to skladaním alebo použitím rohových spojok.
- Rohový záhyb alebo 90° záhyb poskytuje profesionálne zahnutie LED pásu s dosiahnutím nízkej výšky v záhybe. Na takýto záhyb nepotrebujete žiadne špeciálne náradie, ani LED pás strihať.
- Technika zlepením do 90° sklonu je jednoduchšia ako rohový ohyb, má však nevýhodu v tom, že LED pás vám bude trčať do vrchu a nie je vhodný pre LED profily.
- Použitie tejto metódy je vhodné pre zaoblené časti alebo miesta, kde nemáte možnosť vytvoriť pravý uhol 90°. Pomocou tohto spôsobu viete vytvoriť postupné zaoblenie.
- Použitie spojky v tvare „L“ je vhodné pre rýchle spojovanie LED pásov. Ide o mále dosky plošných spojov (DPS), ktoré sú vyrobené v tvare „L“ a na ich koncoch sú umiestnené spojovacie konektory. Majú však aj svoje nevýhody a tým sú ich vonkajšie rozmery, pre ktoré sa vám nemusia zmestiť do LED profilu, ak ho kúpite na presnú šírku LED pásu. Pri týchto konektoroch sa uvádza vnútorný rozmer, čiže šírka LED pásu.
K dispozícii sú aj LED pásy v tvare písme na „S“, ktoré sú priamo určené na ohýbanie.

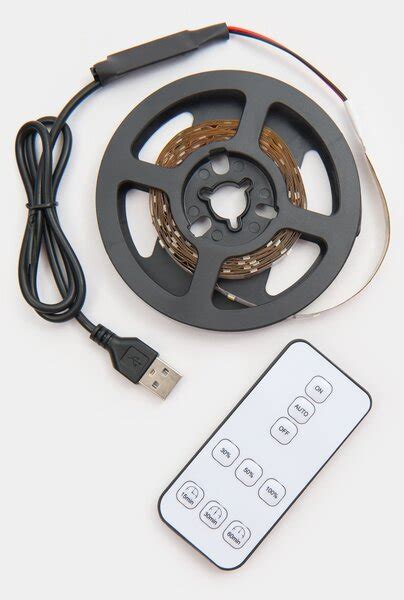

7. Ovládanie LED pásika
LED pásik je na mieste a stačí už len rozsvietiť? Výborne! Podľa zvoleného typu môžete okrem rozsvietenia a zhasnutia pri LED pásikoch ovládať napríklad intenzitu alebo aj farbu svetla či už v odtieňoch bielej farby, alebo celého spektra RGB.
Väčšinu LED pásov možno stmievať alebo regulovať intenzitu svetla. Na tento účel sa používajú tzv. stmievače. Veľmi podobnú funkciu plnia ovládače pre farebné LED pásy RGB, RGBW alebo CCT.
POZOR! Podobne ako iné komponenty, aj prijímače majú svoje maximálne zaťaženie, ktoré sa musí dodržať. Túto hodnotu nájdete v parametroch výrobku.
Základnou možnosťou ovládania je spínač, ktorý býva umiestnený priamo na prívodnom kábli. Ešte praktickejšia je však možnosť, kedy môžete LED pásik ovládať priamo pomocou svojho smartfónu a príslušnej aplikácie. K tomu vám postačí aj bežná technológia Bluetooth.
Pokiaľ do budúcnosti plánujete rozšíriť repertoár aj o ďalší inteligentné svietidlá, určite využite možnosť prepojenia s vaším Wi-Fi routerom a tzv.
Ako zapojiť viacero LED pásov
Jednoduchá odpoveď na túto otázku je že pokiaľ napájací zdroj nie je preťažený, môžete pridať viacero LED pásov.
Odporúčame: vopred vypočítať napätie LED pásov. Uistite sa, že napätie zdroja energie by nemalo byť nižšie ako napätie LED pásov.
Možnosti zapojenia:
- Základné: najjednoduchší spôsob je pridať na koniec jedného LED pásu k začiatku druhého pomocou konektora LED alebo spájkovania. Na pripájanie každej sady pásikov k napájaciemu zdroju nemusíte vytvárať samostatné káble.
- Paralelné: v tomto prípade je každý LED pás pripojený k zdroju energie pomocou paralelného vedenia. Najväčšia nevýhoda paralelného pripojenia: väčšina napájacích jednotiek pozostáva z jedného kladného a jedného záporného výstupného vodiča. Takže, keď pripojíte niekoľko vodičov z pripravených LED pásov k zdroju energie, budete musieť rozdeliť výstup napájacieho zdroja na viacero vodičov. Aj v tomto prípade platí, že úbytok napätia sa zvyšuje, ak sú časti LED pásika umiestnené ďaleko od zdroja energie. Existuje riešenie aj v tomto prípade, zakúpenie dostatočného prierezu drôtov, ktoré pokrývajú dlhšie trasy, aby sa tomu zabránilo.
TIP: Ak potrebujete zapojiť LED pásik dlhší ako 5m pre 12V alebo 10m pre 24V, môže dôjsť k poklesu napätia a nekonzistentnému svieteniu pásika.
Správne a nesprávne zapojenie LED pásov
Chcete, aby LED pás svietil rovnako jasne po celej dĺžke a mal dlhú životnosť? Základ je správny napájací zdroj (12/24 V, konštantné napätie), dobré zapojenie (paralelne) a dostatočný prierez kábla.
Dôležitým faktom aj to, že LED pás pri zapájaní do série a napájaním 12V iba z jednej strany LED pásu (nie do okruhu) môže pri LED pásoch s vysokým výkonom spôsobiť to že sa LEDky ktoré sú na konci LED pásu svietia slabšie ako tie ktoré sú priamo za transformátorom. Dôvod je jednoduchý. Kumuláciou odporu (veľká dľžka pásu) sa napätie znižuje a LEDkám nepostačuje prúd na plnú svietivosť.
Zvoľte správny zdroj (konštantné napätie, výkon s rezervou min. Montáž do profilu - hliníkový profil chladí LED a predlžuje životnosť.
Nesprávne zapojenie 1
Toto je nesprávne zapojenie LED pásu. Z nákresu je zrejmé že 1 segment trafka bude neúmerne zaťažený a s najväčšou pravdepodobnosťou bude odpálené.
Nesprávne zapojenie 2
Toto je taktiež nesprávne zapojenie LED pásu. Z nákresu je zrejmé že 1 segment trafka bude neúmerne zaťažený a s najväčšou pravdepodobnosťou bude odpálené.
Polo-správne zapojenie
Toto je polo-správne napojenie avšak závislé od typu LED pásu. Z pohľadu zaťaženia transformátora je to v poriadku. Z pohľadu kvality svietivosti LED diod to može byť problém. Ledky ktoré sú nakonci môžu svietiť slabšie (opäť záleží od typu a dĺžky led pásu).
Správne zapojenie 1
Toto je správne napojenie. Z pohľadu zaťaženia transformátora je to v poriadku. Z pohľadu kvality svietivosti LED diod je to taktiež v poriadku. Kedže je LED pás napojený aj z predu aj zo zadu svietivosť lediek bude rovnomerná a vyrovnaná. Z nákresu si môžete všimnúť že oba výstupy 12V ktoré idú z trafka sú spojené pri koreni LED pásu (pozor na polaritu), je dôležité spájať (+) a (-) korektne.
Správne zapojenie 2
V tomto prípade je led pás spojený sériovo. Toto je správne napojenie. Z pohľadu zaťaženia transformátora je to v poriadku. Z pohľadu kvality svietivosti LED diod je to taktiež v poriadku. Kedže je LED pás napojený aj v zadnej časti do slučky svietivosť lediek bude rovnomerná a vyrovnaná. Z nákresu si môžete všimnúť že oba výstupy 12V ktoré idú z trafka sú spojené pri koreni LED pásu (pozor na polaritu), je dôležité spájať (+) a (-) korektne.
Správne zapojenie 3
Toto je správne napojenie sériové. Z pohľadu zaťaženia transformátora je to v poriadku. Z pohľadu kvality svietivosti LED diod je to taktiež v poriadku. Kedže je LED pás priamo z trafka z prednej aj zo zadnej časti svietivosť lediek bude rovnomerná a vyrovnaná. Pozor na polaritu, je dôležité spájať (+) a (-) korektne.
Správne zapojenie 4
Toto je správne napojenie. Z pohľadu zaťaženia transformátora je to v poriadku. Z pohľadu kvality svietivosti LED diod je to taktiež v poriadku. Kedže je LED pás napojený aj v zadnej časti do slučky svietivosť lediek bude rovnomerná a vyrovnaná.
Správne zapojenie 5
Toto je správne napojenie. Z pohľadu zaťaženia transformátora je to v poriadku. Z pohľadu kvality svietivosti LED diod je to taktiež v poriadku. Kedže je LED pás prepojený aj v zadnej časti do slučky svietivosť lediek bude rovnomerná a vyrovnaná. Z nákresu si môžete všimnúť že oba výstupy 12V ktoré idú z trafka napájajú zvlášť LED pás (pozor na polaritu), je dôležité spájať (+) a (-) korektne.
Správne zapojenie 6
Toto je správne napojenie sériové. V tomto príklade používame 150W napäťový zdroj. Tento zdroj má 4 výstupy čo môže vyzerať chaoticky avšak zapojenie je také isté. Z pohľadu zaťaženia transformátora je to v poriadku. Z pohľadu kvality svietivosti LED diod je to taktiež v poriadku. Kedže je LED pás priamo z trafka z prednej aj zo zadnej časti svietivosť lediek bude rovnomerná a vyrovnaná. Pozor na polaritu, je dôležité spájať (+) a (-) korektne.
Správne zapojenie 7
Toto je správne napojenie sériové. V tomto príklade používame 150W napäťový zdroj. Tento zdroj má 4 výstupy čo môže vyzerať chaoticky avšak zapojenie je také isté. Z pohľadu zaťaženia transformátora je to v poriadku. 2 výstupy napájajú začiatok a 2 výstupy zas koniec LED pásu. Z pohľadu kvality svietivosti LED diod je to OK. Svietivosť lediek bude rovnomerná a vyrovnaná.
Správne zapojenie 8
Toto je správne napojenie parelelne. V tomto príklade používame 150W napäťový zdroj pre rôznorodosť a ukážku. Tento zdroj má 4 výstupy čo môže vyzerať chaoticky avšak zapojenie je tiež jednoduché. Z pohľadu zaťaženia transformátora je to v poriadku. 2 výstupy napájajú začiatok jedného LED pásu a 2 výstupy zas začiatok druhého LED pásu. LED pásy sú na koncoch prepojené. Z pohľadu kvality svietivosti LED diod je to OK. Svietivosť lediek bude rovnomerná a vyrovnaná.
Praktický príklad: Inštalácia LED pásu v kuchyni
si kuchynskú linku, kde by ste chceli namontovať LED pás. kábla k napájaciemu zdroju. potrebujete.Môžeme si uviesť príklad nášho zákazníka. kuchynskej linky je na obrázku:Jeho kuchynská linka je rozdelená digestorom. energie má zo steny nad linkou. po vnútornej strane skrinky privedieme kábel KLS k LED pásu. profile pod difúzorom. pružinka sa výstup zapne, ďalším sa vypne. intenzita zvýši. Nastavená intenzita zostane v pamäti aj po vypnutí napájania. 4000K, ktorý je ideálny na prácu v kuchyni. musíte si vynásobiť príkon LED pásu s potrebnou dĺžkou pásika. rezervou. hliníkovú lištu, do ktorej prilepíte LED pásik. chladenie LED pásika. difúzorom čírym alebo opálovým. Ten zabráni vnikaniu prachu či vlhkosti. lebo sediacich môže oslepovať svetlo z LED pásu. napevno k horným skrinkám linky.
Stmievanie LED pásov
Je možné pás stmievať nástenným 230 V stmievačom?Len ak je zdroj stmievateľný pre daný typ stmievania (TRIAC, DALI, 0-10 V).
- PWM stmievače pre 12/24 V pásy (jednofarebné).
- RGB/RGBW ovládače - pás má spoločné + (pri CV) a samostatné kanály R/G/B (/W).
- Triakové/„fázové“ stmievanie na 230 V je možné len so stmievateľnými zdrojmi (určenými výrobcom).
